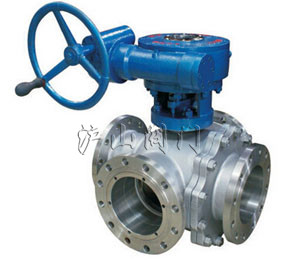

產品名稱： 四通球閥 產品型號： Q946F Q646F Q46F 產品口徑： DN15-900mm 產品壓力： 1.0-4.0MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

滬山閥門制造（上海）有限公司是國內著名〖四通球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖四通球閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。 一、四通球閥介紹 “LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。 二、四通球閥執行標準 1 設計和制造：GB/T12237-1989； APl608。 2 檢驗和試驗：GB/T13927-1992； APl 598。 3 法蘭連接：JB/T79]一2-1994； ASME/ANSI B165。 三、四通球閥結構特點 1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。 2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。 3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。 四、四通球閥工作原理 “LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。 五、四通球閥優點 1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當不銹鋼氣動閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。 2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。 3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。 4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。 5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。 6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。 六、四通球閥主要性能規范 公稱壓力 PN(MPa) Nominal diameter 試驗壓力Test pressure 殼體 shell 高壓液密封 High-pressure liquid sealing 低壓氣密封 Low-pressure hermetic sealing 1.6 2.4 1.76 0.6 2.5 3.75 2.75 4.0 6.0 4.4 CLASS150 3.0 2.2 適用工況 Applicable Operating Mode 適用介質 Applicable medium 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 Non-corrosion medium such as water, oil, products, and gas, etc, and nitric acid corrosion medium. 適用溫度 Applicable temperature -28～350℃ 應用規范 Applicable Specification 連接法蘭 Connection flange JB79-59、GB9113、HG20592-97、ANSI B16.5 檢驗試驗 Test and inspection GB9/T9092-99、API598 其余制造規范均按本廠標準 七、四通球閥主要零件材質 零件名稱 Accessory name 材質Material GB ASTM 閥體、閥蓋 Body, bonnet WCB A216-WCB 密封圈 Sealing Ring PTFE、對位聚苯 PTFE、Counterpoint polyphenyl PTFE、對位聚苯 PTFE、Counterpoint polyphenyl 球體Ball 1Cr18Ni9Ti SS 304 閥座、閥桿 Seat, Stem 2Cr13 A246-416 雙頭螺柱 Dual-head double-screw bolt 35CrMoA A193-B7 法蘭連接四通球閥 八、四通球閥主要外型與連接尺寸表 公稱壓力或壓力級  Nominal pressure 主要尺寸  Main dimension 公稱通徑DN(mm/in)Nominal diameter 15/1/2〞 20/3/4〞 25/1〞 32/11/4〞 40/11/2〞 50/2〞 65/21/2〞 80/3〞 100/4〞 125/5〞 1520/6〞 200/8〞 PN1.6 MPa L 150 150 180 200 220 240 260 280 320 380 440 550 PN2.5 MPa L1 75 75 90 100 110 120 130 140 160 190 220 275 PN4.0 MPa H 90 90 102 115 135 140 155 185 210 275 305 335 CLASS 150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800 其余的法蘭尺寸請參閱樣本《主要外型及連接尺寸表》

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。

公司信息

 本公司主導產品包括：調節閥及附件、氣動閥門、電動閥門、真空閥門、通用閥門、美標閥門、德標閥門、日標閥門以及進口閥門等。如：氣動調節閥、氣動球閥、氣動蝶閥、電動調節閥、電動球閥、電動蝶閥、減壓閥、安全閥、調節閥、隔膜閥、電磁閥、針型閥、呼吸閥、阻火器等，調節閥及附件包含有：電動調節閥、氣動調節閥、自力式調節閥、手動調節閥、氣動薄膜執行機構、電動執行機構、電氣閥門定位器、電動閥門調節模塊等。通用閥門包含有：電磁閥、針型閥、安全閥、切斷閥、減壓閥、閘閥、截止閥、球閥、蝶閥、止回閥、水力控制閥、柱塞閥、旋塞閥、隔膜閥、過濾器、疏水閥、排氣閥、平衡閥及代理進口閥門等。電磁閥包含有：水用電磁閥、蒸汽電磁閥、燃?xì)怆姶砰y、空氣電磁閥、真空電磁閥、高溫電磁閥等。美標閥門包含有、閘閥、截止閥、球閥、蝶閥、等。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。
