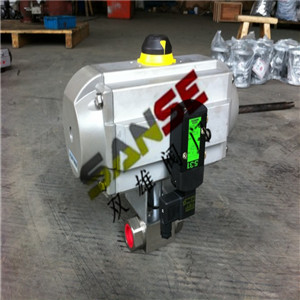

http://www.zk-v.com/ProductShow_141.htmlQ611N氣動高壓螺紋球閥

Q611N氣動高壓螺紋球閥概述
     Q611N氣體高壓球閥是雙(單)作用氣動活塞式執行器與進口BKH高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。

Q611N氣動高壓螺紋球閥工作原理
     當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°
     □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
     □回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置
     □定位器可調節閥門管道流量

氣動執行器主要技術參數

氣動執行器	型號	GT系列、OAT系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信號	電信號：0～0Ma  4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃



 Q611N氣動高壓螺紋球閥閥體主要零件材料



零件名稱	閥體	球芯	閥座	閥桿	填料	支架	連接軸
材料	鍛鋼、不銹鋼	不銹鋼	聚甲醛、聚醚醚酮	2Cr13	氟橡膠	不銹鋼	鑄鋼



 氣動執行器主要部件材料



零件名稱	缸體	端蓋	活塞	軸	O型圈	螺栓
GTD	鋁合金型材 (硬質陽極氧化)	壓鑄鋁合金 (環氧樹脂噴涂)	壓鑄鋁	鋼 (鍍鎳磷合金)	NBR	SUS304



 Q611N氣動高壓螺紋球閥主要性能規范

氣動法蘭蝶閥  氣動穿透式插板閥  氣動穿透式刀型閘閥  Q641Y/H氣動硬密封球閥

MKQ671G氣動陶瓷球閥 氣動金屬硬密封蝶閥  PBQ640H氣動偏心半球閥  D643H/Y氣動高壓蝶閥

上裝式偏心半球閥 氣動切斷O型球閥  法蘭氣動球閥  氣動硬密封球閥  Q641F/PPL氣動球閥

Q645F氣動三通球閥  氣動鑄鋼法蘭球閥  Q641F/N氣動浮動球閥  Q647F/Y/H氣動固定球閥

Q641Y/H/N/H氣動球閥  FBQ641氣動防爆球閥  氣動三通球閥  氣動雙作用球閥 氣動單作用球閥

Q641F氣動法蘭球閥  Q647F/H氣動固定式球閥  氣動二通O型球閥 氣動耐磨耐卸灰球閥

Q647MF氣動卸灰球閥  氣動固定式卸灰球閥  噴煤粉專用球閥  氣動噴煤粉球閥

氣動卸灰球閥  Q641F氣動球閥   D643H氣動蝶閥  氣動美標球閥  氣動硬密封對夾蝶閥

不銹鋼氣動球閥  氣動法蘭截止閥  j641氣動截止閥  氣動O型切斷球閥 J661W氣動對焊截止閥

氣動陶瓷雙閘板閘閥Z644TC  氣動耐磨陶瓷旋轉圓盤閥  耐磨陶瓷旋轉進料閥 銅氣動截止閥

氣動陶瓷旋轉進料閥  氣動波紋管截止閥  氣動美標截止閥  氣動真空截止閥 D671X氣動對夾蝶閥

j641h氣動法蘭截止閥  氣動帶手動截止閥 氣動鑄鋼截止閥 J641W氣動不銹鋼截止閥

Z641H/Y氣動法蘭閘閥 氣動穿透式刀閘閥  氣動軟密封刀閘閥  氣動法蘭刀閘閥  氣動二片式球閥

PZ673氣動刀形閘閥  氣動漿液刀閘閥  高壓氣動法蘭閘閥  不銹鋼氣動閘閥  氣動PVC蝶閥

氣動美標法蘭閘閥  z641氣動法蘭閘閥  D671F氣動對夾蝶閥  氣動高真空蝶閥 氣動偏心半球閥

氣動大口徑蝶閥  氣動伸縮法蘭蝶閥 氣動煙道法蘭蝶閥 氣動PVC塑料蝶閥  D621氣動衛生級蝶閥

D671F46氣動全襯四氟蝶閥  D671J氣動襯膠蝶閥  D643氣動三偏心法蘭蝶閥  氣動多層次法蘭蝶閥

氣動三偏心對夾蝶閥  氣動多層次硬密封蝶閥  D641W氣動通風法蘭蝶閥  氣動對夾式硬密封蝶閥

氣動對夾襯氟蝶閥  Q614/Q615三通螺紋球閥  氣動防爆法蘭球閥  氣動大口徑固定球閥

Q647氣動固定式球閥   氣動三通四密封球閥  Q611氣動PVC法蘭球閥  Q661氣動焊接球閥

Q681F氣動卡箍式球閥   GUQ氣動高真空球閥  BQ641氣動保溫球閥  DQ641氣動超低溫球閥

氣動硬密封固定球閥  氣動三通快裝球閥  Q611N氣動高壓螺紋球閥  Q671F氣動薄型球閥

氣動帶手動球閥  Q641F46氣動襯氟球閥  VQ647氣動V型球閥  氣動塑料球閥

氣動三通法蘭球閥  氣動四通法蘭球閥   Q611F氣動三片式球閥  氣動三通內螺紋球閥

BQ641F氣動保溫球閥   Q641PPL氣動高溫球閥  Q647氣動固定式球閥  氣動衛生級球閥

氣動焊接高壓球閥  Z644TC氣動雙閘板出料閥   氣動陶瓷雙閘板出料閥  氣動氧化鋯陶瓷球閥

Q641TC氣動耐磨陶瓷球閥   氣動全襯陶瓷硬密封球閥  WB300氣動高性能蝶閥



型號	公稱壓力 PN(MPa)	試驗壓力Ps(MPa)		啟閉時間 (S)	工作溫度 (℃)	適用介質
		殼體	密封
Q611N	16	16	24	1～２	-35～120	天然氣、油
	35	35	50
Q614N	16	16	24	1～２
	35	35	50
