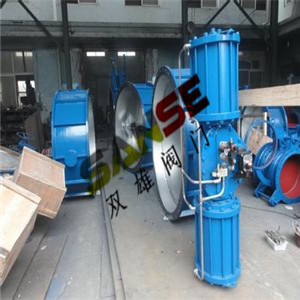

http://www.zk-v.com/ProductShow_172.html氣動大口徑蝶閥

一、氣動大口徑蝶閥用途及特點

氣動大口徑蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度 ≤ 120℃ 如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為 :
1 、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2 、操力矩小，操作方便，省力靈巧。
3 、可以任何位置安裝，維修方便。
4 、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5 、密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、氣動大口徑蝶閥采用標準

設計標準： GB/T2238-1989
法蘭連接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 :GB/T12221-1989
壓力試驗 :GB/T13927-1992;JB/T9092-1999

三、氣動大口徑蝶閥執行機構

采用新型系列 AW 型氣動執行器：
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號 AWxx= 雙作用式；型號 AWxxS= 單作用式（彈簧復位）。
回轉角度：雙作用式 = 90℃ ；單作用式 = 90℃ ；從兩端可調節角度 -5O ～ +5O 。
工作環境溫度： -20℃ ～ 90℃ 。
氣源壓力： 0.2 ～ 0.8Mpa （最大 1.0Mpa ）。

四、氣動大口徑蝶閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構

五、氣動大口徑蝶閥主要技術參數

公稱通徑	DN （ mm ）	50 ～ 1200
公稱壓力	PN （ MPa ）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

六、氣動大口徑蝶閥主要零件的材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13 、不銹鋼
填料	O 型圈、柔性石墨 O

七、氣動大口徑蝶閥密封材料選用和適用溫度
