http://www.zk-v.com/ProductShow_162.html氣動多層次硬密封蝶閥

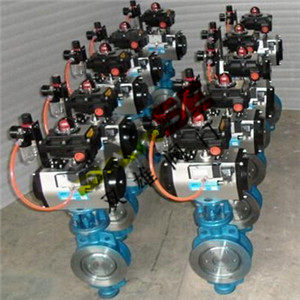

氣動多層次硬密封蝶閥產品概述

氣動多層次硬密封蝶閥是屬于氣動雙向密封蝶閥系列，采用角行程活塞式氣動執行器與彈性金屬密封蝶閥組成。氣動多層次硬密封蝶閥可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。亦可外配氣動閥門定位器，輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。氣動多層次硬密封蝶閥系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此氣動多層次硬密封蝶閥（氣動雙向密封蝶閥）被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

氣動多層次硬密封蝶閥產品特點

由于氣動多層次硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

氣動多層次硬密封蝶閥主要技術參數

閥體

閥體形式	直通式鑄造閥體
公稱通徑	50～1200mm
公稱壓力	PN 0.6、1.0、1.6、2.5 MPa
法蘭標準	JB/T79.1-94、79.2-94、GB/T9113等
連接形式	法蘭式、對夾式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

氣動多層次硬密封蝶閥閥內件

閥板形式	垂直板式（蝶形）
流量特性	開關型：線性；調節型：近似等白分比

氣動多層次硬密封蝶閥執行機構

執行器型號	GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

氣動多層次硬密封蝶閥主要性能

回　　差	帶定位器：小于全行程的2%
基本誤差	帶定位器：小于全行程的±2%
泄露量l/h	符合ANSI B16.104 IV級標準
可調范圍R	50：1

氣動多層次硬密封蝶閥主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7、8	上、下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯 / 柔性石墨
11、12	填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M
