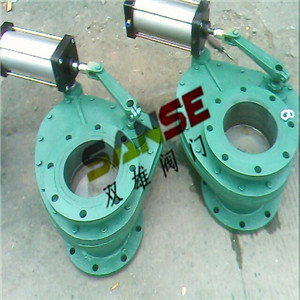

http://www.zk-v.com/ProductShow_245.html氣動陶瓷旋轉進料閥

氣動陶瓷旋轉進料閥產品主要特點：

一、氣動陶瓷旋轉進料閥性能規范

型號	公稱壓力	試驗壓力		工作溫度	適用介質
		密封試驗	強度試驗
BD641G-6C	0.6	0.76	0.9	―30~420℃	荒煤氣，干灰
BD641G-10C	1.0	1.15	1.5

二、氣動陶瓷旋轉進料閥結構原理

本閥門適用于垂直管道，水平安裝用閥。它是由一個旋轉氣缸，或擺動氣缸帶動閥軸，閥板通過花鍵與閥軸固定，閥板在氣缸的作用下旋轉。氣缸上裝有信號反饋系統，輸出4~20MA電流信號給控制電腦。氣缸接收信號后頓時針旋轉為開閥，逆時針旋轉關閥。當閥門打開后閥板藏于體腔內，免于被介質沖刷。閥體進料口裝有增韌ZTA陶瓷閥座，閥板上鑲嵌有與之配對的陶瓷密封圈，此對密封副通過磨床鏡面磨削達到有效密封。閥體流道內凡是與介質接觸部位鑲嵌有耐磨陶瓷，其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。閥體獨特的流線結構設計，不存在堵灰死角。耐沖刷,耐磨性好.大閥腔設計,旋轉式閘板密封結構,啟閉過程中閘板自旋,啟閉靈活.并有拋光自潔功能,閥門關閉時單向密封,適用于干灰、粉煤、渣漿、顆粒物料等介質的輸送,常用于氣力輸送系統中作進料，出料以及排氣平衡,無積灰,無卡澀,維護簡單,使用壽命比普通材料閥門長10-20倍。



三、氣動陶瓷旋轉進料閥工作原理：

氣動執行機構通過轉軸和擺臂使得閥板轉動，閥板與密封面之間加載螺旋壓縮彈簧，彈簧力始終使閥板密封面與密封環面緊密貼合，且又允許閥板在垂直方向移動，從而有助于補償閥門零部件的熱脹冷縮，并能克眼任何背壓變化對密封的影響，還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力之差使得閥板能在啟閉過程中產生自轉，此特性使得密封面之間會產生研磨、拋光作用。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

四、氣動陶瓷旋轉進料閥性能特點

1.結構緊湊，占用空間小。

2.密封面采用耐磨陶瓷，使用壽命是普通閥門的6倍以上。

3.配帶相應反饋信號，自動化程度高。

4.耐高溫可達500℃。

5.流線型結構設計，不堵灰，更適用于干灰場合。

五、氣動陶瓷旋轉進料閥技術參數：

●  公稱通徑：DN40-300（也可根據客戶需要定制）

● 公稱壓力1.0—1.6MPa

● 氣動執行器工作壓力：0.4—0.6MPa

●  適用溫度≤200℃（另有耐高溫型最高可耐400℃高溫）

●   適用介質：粉煤灰、灰渣、干粉塵、固體顆粒、氣體、液體等。

六、氣動陶瓷旋轉進料閥應用范圍

1、火力發電廠干灰系統（用做進、出料閥、透氣閥、平衡閥、排氣閥、排堵閥、卸灰閥）。

2、水泥、化工、冶金、制藥、礦山、造紙等行業中散狀物料輸送系統。

3、各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉之用。



陶瓷閥門主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況，陶瓷閥更顯示出它卓越的性能。陶瓷閥門能滿足高磨損、強腐蝕的使用環境，尤其突出的特點是超長的使用壽命，陶瓷閥門的性能價格比遠遠優于其它同類金屬閥門。隨著科學技術的不斷發展和進步，陶瓷材料從配方、成型、加工及裝配工藝等各方面的技術更加趨于成熟和完備，陶瓷閥門以其優異的性能越來得到閥門行業人士的認同。利用制造陶瓷閥門的成功經驗還可以推廣應用于更廣泛的工程領域。
