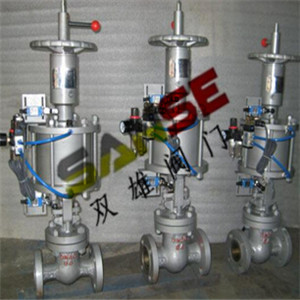

http://www.zk-v.com/ProductShow_178.html高壓氣動法蘭閘閥

一、高壓氣動法蘭閘閥概述
         高壓氣動法蘭閘閥是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。為了配合用戶實現操作自動化，除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動-手動兩用閘閥。由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。



二、高壓氣動法蘭閘閥技術參數

氣動執行機構技術參數		閥   體   參   數
類   型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～600mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	1.6、2.5、4.0MPa等
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	2Crl3
	單作用：7N·M～2668N·M	閥體材質	WCB鑄鋼
工作溫度	常溫型：-29℃～80℃（丁腈橡膠O型圈）	閥板材質	A105
	高溫型：-29℃～160℃（氟橡膠O型圈）	閥座密封	不銹鋼
動作范圍	15～600mm	結構形式	直通
接口螺紋	SC60～SC200    G1/8″	溫度	-29℃～425℃
	SC260～SC450/350   G1/4″	適用介質	水、油品、蒸汽等。
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	用途廣、整體造價低、流量大、流阻小

三、高壓氣動法蘭閘閥PN1.6MPa連接尺寸
