http://www.zk-v.com/ProductShow_179.html氣動漿液刀閘閥

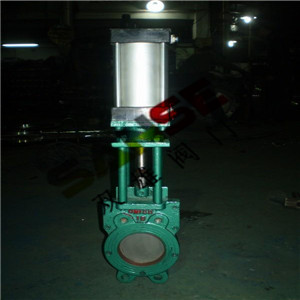

氣動漿液刀閘閥pneumatic parallel slide valve
用途
本閥門適用于糖漿、紙漿、泥漿、污水、煤漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可傾斜安裝。
適用溫度：-10~80℃

氣動漿液刀閘閥特點
◎結構簡單：輕便、密封性能好。
◎操作方式：手輪、電動、電液動、氣動。

氣動漿液刀閘閥主要零部件材質 Key parts material

閥體Valve body	灰鑄鐵、碳鋼Gray cast iron, carbon steel
閘板Gate plate	不銹鋼Stainless steel
閥桿Stem	不銹鋼Stainless steel
立柱Column	45＃
密封圈Seal ring	橡膠Rubber

氣動漿液刀閘閥主要外形及連接尺寸 Profile and connection dimension                           單位 Unit:mm

DN	L		D1	D2	D0	H	N-M
	PN6	PN10
50	40	40	125	100	180	295	4-M16
65	40	40	145	120	180	305	4-M16
80	50	50	160	135	220	330	4-M16
100	50	50	180	155	220	380	4-M16
125	50	50	210	185	240	415	4-M16
150	60	60	240	210	280	490	4-M20
200	60	60	295	265	280	550	4-M20
250	70	70	350	320	360	693	8-M20
300	70	80	400	368	400	796	8-M20
350	80	90	460	428	400	895	10-M20
400	80	120	515	482	500	1004	10-M22
450	90	120	565	532	500	1110	14-M22
500	100	130	620	585	600	1210	14-M22
600	100	140	825	685	700	1460	14-M27
