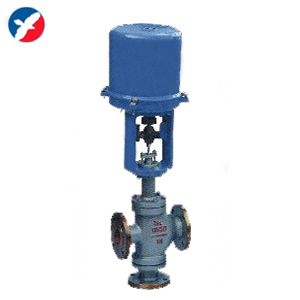

ZDLQ（X)電動三通調節閥（合流-分流）簡介

         電動三通調節閥（合流-分流）采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點?？捎糜诟鞣N不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4；閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。

ZDLQ（X)電動三通調節閥（合流-分流）主零件材料說明

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L


ZDLQ（X)電動三通調節閥（合流-分流）結構性能特點

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

ZDLQ（X)電動三通調節閥（合流-分流）主要技術參數

公稱通徑DN（mm）		20	25		32	40	50		65	80	100	125		150	200	250		300
額定流量系數 (KV)	合流	6.3	8.5	13		21	34	53		85	135	210		340	535	800		1280
	分流									85	135	210		340	535	800		1280
額定行程L（mm）		16			25				40				60				100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	PSL201		PSL202			PSL204			PSL208				PSL312		PSL320
	3810L	381LSA-08		381LSA-20			381LSB-30			381LSB-50				381LSC-65		381LSC-160
固有流量特性		直線、等百分比
固有可調比		30：1
工作溫度t（℃）		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓		220VAC 50Hz


ZDLQ（X)電動三通調節閥（合流-分流）配執行機構說明

1、電動執行機構主要性能參數


型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0


ZDLQ（X)電動三通調節閥（合流-分流）主要性能指標


項目				指標值
基本誤差％				配3810L±2.5； 帶定位器 ±1.0
回差％				配381L ±2.0； 配PSL±1.0
死區％				1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍				50：1
額定行程偏差％				2.5
泄量量L/H				符合JB/T7387-94 IV級 小于閥的額定容量×10-4


ZDLQ（X)電動三通調節閥（合流-分流）允許壓差


公稱通徑		20					25		40			50		65		80		100		150			200		250		300
閥座直徑		10	12	15	20	25		32		40	50		65		80		100		125		150	200		250		300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
	PSL204							4.31		2.76	1.76		1.04		0.69		0.44
	PSL208												1.86		1.23		0.78		0.50		0.35	0.20
	PSL320																		?1.26		0.87	0.49		0.32		0.22
配381L	381LSA-20	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
	381LSB-50							4.79		3.06	1.96		1.16		0.76		0.49
	381LSC-65												1.51		0.99		0.64		0.41		0.28
	381LSC-99																		0.63		0.44	0.25		0.16		0.11


注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

ZDLQ（X)電動三通調節閥（合流-分流）外型尺寸說明


公稱通徑（DN）		20	25	32		40		50	65	80	100	125		150	200	250	300
結構長度 （L）	PN16/25	180	185	200		220		250	275	305	350	410		450	550	670	770
	PN40	185	190	210		230		255	285	310	355	425		460	560	690	795
	PN64	190	200	220		240		265	295	320	370	440		475	570	752	819
常溫型 （H）	PN16/25	535	553	556		698		703	959	969	981	1061		1076	1109	1361	1458
	PN40	540	558	561		703		708	964	974	986	1066		1081	1114	1366	1463
	PN64	545	563	566		708		713	969	979	991	1071		1086	1119	1371	1468
高溫型 （H）	PN16/25	735	753	756		898		903	1209	1219	1231	1381		1396	1429	1711	1808
	PN40	745	763	766		908		913	1219	1229	1241	1391		1406	1439	1721	1818
	PN64	755	773	776		918		923	1229	1239	1251	1401		1416	1449	1731	1828
H1	PN16/25	95	117	120		139		144	188	208	220	268		278	320	441	465
	PN40	100	122	125		144		149	193	213	225	273		283	325	446	470
	PN64	105	127	13, , , 0		149		154	198	218	230	278		288	330	451	475
H2		87			90
D	225						257						310
壓力等級		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構		PSL系列、3810系列、DKJ或DKZ系列等
