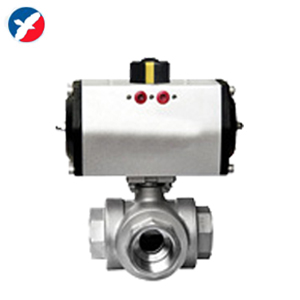

Q614-615F氣動螺紋三通球閥
氣動內螺紋球閥 氣動不銹鋼球閥 氣動換向球閥
品牌
精衛泵閥型號
Q614-615F瀏覽次數
222 次所在地區
浙江 溫州 永嘉縣市場指導價
數量
1000
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:精衛泵閥
商品名稱:Q614-615F氣動螺紋三通球閥
商品編號:
分類:壓縮機配件及輔助設備 溫控閥/熱力閥
配件類型：常規配件
適用壓縮機類型：其他
產品簡介
Q614/615F氣動內螺紋三通球閥技術參數
氣缸選配：GTD/GTE、AT/SR
氣缸形式：雙作用單作用(彈簧復位式)
環境溫度：標準型為-20℃-+80℃、低溫型-40℃-+80℃、高溫型-20℃-+160℃
氣源壓力：雙作用2～8bar、單作用3～7bar
Q614/615F氣動內螺紋三通球閥附件選項 (可選)
回訊器：也叫限位開關，遠程反饋開關信號(普通型、防爆型可選)
電磁閥：雙作用選二位五通、單作用選二位三通(普通、防爆；多種電壓可選)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能(普通、防爆可選)
備注: 氣缸參數請另參考所選配的氣動執行器資料.
Q614/615F氣動內螺紋三通球閥標準規范
閥門螺紋類型：G·NPT·BSPT DIN259/2999
閥門檢 驗：ISO/DIN 5208—1987
驅動裝置連接：ISO 5211
Q614/615F氣動內螺紋三通球閥參數：
公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
連接方式：螺紋(L型、T型)
閥體材質：鑄鋼(WCB)、不銹鋼CF8(304)、CF8M(316)
閥球材質：不銹鋼CF8(304)、CF8M(316)
密封材料：PTFE、PPL
適用溫度范圍：-20℃～232℃～350℃
適用介質：水、油、氣等某些腐蝕性液體(W·O·G)
Q614/615F氣動內螺紋三通球閥詳細介紹：
★氣動執行器表面經陽極氧化處理，齒輪齒條結構，
★有開關兩個位置+/-5°行程調節
★NAMUR標準氣源接口，可與電磁閥直接連接
★三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便
★三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。
★雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求
★在系統泄壓后無需拆下整個閥體就能進行檢查和維修。
Q614/615F氣動內螺紋三通球閥主要連接尺寸
| D(mm) | d | A | L±1.6 | H | 氣動執行器型號 |
| 1/2〞(DN15) | 12 | 130 | 72 | 130 | GTD52 |
| 3/4〞(DN20) | 15 | 130/140 | 80 | 134 /148 | GTD52/GTD63 |
| 1〞(DN25) | 18 | 140/186 | 89 | 154/174 | GTD63/GTD83 |
| 11/2〞(DN32) | 25 | 186 | 125 | 184 | GTD83 |
| 13/4〞(DN40) | 32 | 186 | 136 | 197 | GTD83 |
| 2〞(DN50) | 38 | 186/254 | 153 | 202/234 | GTD83/GTD110 |
