嘉宇特裝股份CMS系列PSA變壓吸附制氮機工業制氮裝置

嘉宇特裝股份PSA變壓吸附制氮機，獨特的(碳分子篩)壓緊技術，我公司采用的的氣缸由氣缸筒、活塞、傳動桿、導桿及報警裝置等組成，具有如下優點：

1、壓緊力F=PS與吸附壓力和氣缸的活塞面積有關，與其它因素?zé)o關，而在變壓吸附過程中，吸附壓力是一定的，活塞面積在制造完成以后固定了，因此氣缸壓緊的壓緊力是不隨行程的改變而改變的。

2、氣缸的行程是可以在外界測量或感應的，可以預先設置報警點。

3、氣缸的所需氣體直接取自吸附塔，可以隨時與吸附塔同步工作。

技術特點

低露點變壓吸附制氮機專用吸附塔(專利號：ZL 2015 2 0646680.4)

低露點變壓吸附制氮機專用吸附塔結構采用流線型復式穩流復合床設計，在塔底裝有特殊的渦旋式不銹鋼氣流分布器，同時進氣閥門采用大流量的閥門和連接管道，這樣通過吸附床的壓縮空氣的流速低。氣體對分子篩無強烈沖擊，極大延長了分子篩的耐用度。保證壓力氣體進入吸附塔時和分子篩充分均勻接觸，無任何死角，使分子篩100%利用。復合床形式下層裝干燥劑分子篩上層制氮專用分子篩，吸附塔底部進氣，確保制氮專用分子篩工作在干燥的更佳環境且有效地提高了分子篩的氧氮分離效率，使壓縮空氣損耗降到最低。

PSA變壓吸附制氮機功能配置

常規配置功能：

● 氮?dú)饧兌取毫Α⒘髁吭诰€監測

● 人機操作系統

● 不合格氮?dú)庾詣?dòng)排空裝置

● 分子篩自動壓緊

● 氣動閥門切換由可編程控制器自動切換

● 冷干機、過濾器自動排污

可選配置功能：

● 遠程控制/全自動(特殊)

● 負荷適應

技術參數

氮?dú)猱a(chǎn)量：1-3000Nm3/h

氮?dú)饧兌龋?7-99.9995%

氮?dú)饴饵c(diǎn)：≤-40℃

氮?dú)鈮毫Γ?.15-1.0Mpa

工作原理

嘉宇特裝股份PSA變壓吸附分子篩制氮機(簡稱PSA制氮機)是采用PSA專用分子篩為吸附材料，根據變壓吸附原理來制取氮?dú)獾脑O(shè)備。

在常溫低壓的條件下，利用氧氣和氮?dú)夥肿又睆降拇笮〔町悾诜肿雍Y相中形成吸附量和吸附率的差異，通過計算機測算其工作時序，從而獲得高純度氮?dú)狻?/p>

設備組成

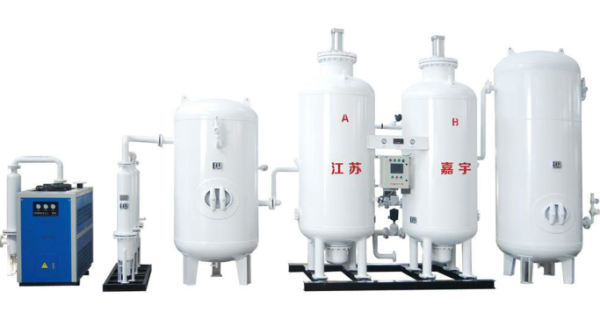

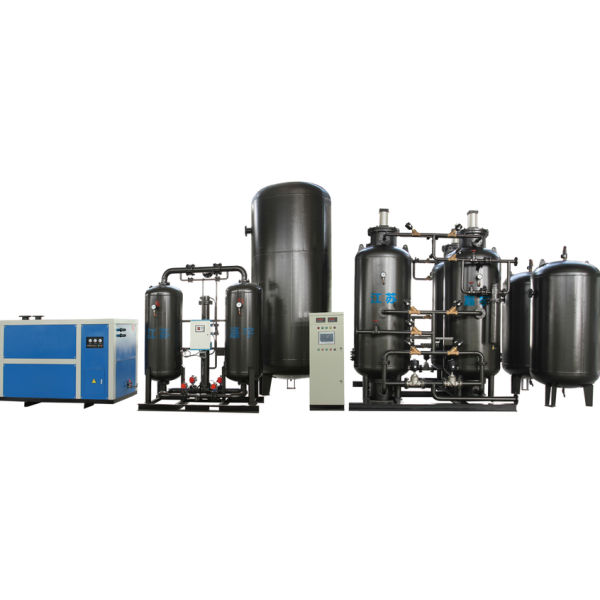

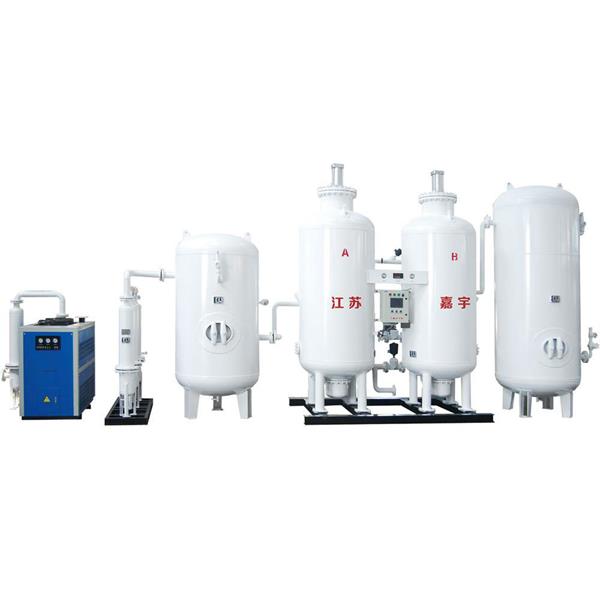

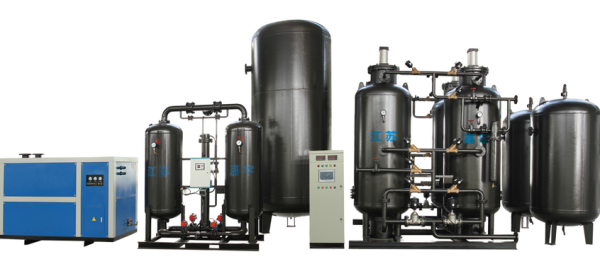

PSA變壓吸附制氮機設備由氣源凈化系統、空氣工藝罐、制氮主機、氮?dú)夤に嚬藿M成。

1、氣源凈化：常規配置是冷凍式干燥機和四級過濾器組成，主要的目的是為了降低壓縮空氣的溫度，除去當中的油、粉塵等雜質，以及干燥水份。對氮?dú)饴饵c(diǎn)要求較高(大于-40°C)的用戶，干燥機可選擇組合式干燥機(露點可達到-60°C~-70°C)。

+

(常規配置)

2、空氣工藝罐：配置壓力表、排污閥、安全閥，主要是為了降低氣流脈沖，保證氣流的平穩運行。

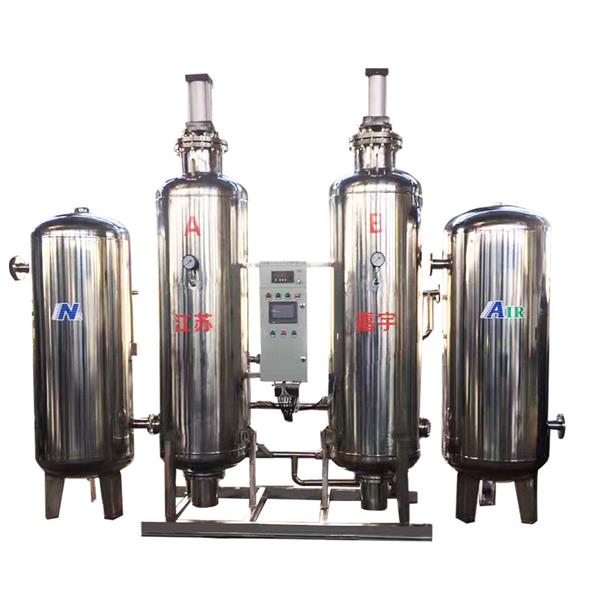

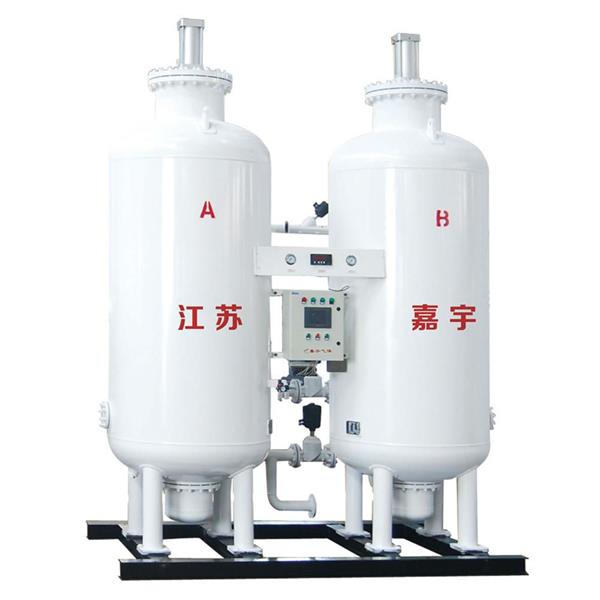

3、制氮主機：由吸附塔、控制柜、氣缸、閥門以及管道組成。其中我們的分子篩選擇專用分子篩碳分子篩，13X分子篩干燥劑 。

氣動閥選用德國堡得(BURKERT)2000系列活塞式角座閥。(該閥可無故障運行200萬次以上)

4、氮?dú)夤に嚬蓿河脕?lái)均衡從制氮主機輸出的氮?dú)饬鳎ＷC連續穩定供應氮?dú)?/p>

PSA變壓吸附制氮機操作規程

一、 開機步驟：

1、檢查現場電源是否符合冷干機和制氮機的要求(觀看設備銘牌)

2、開啟冷干機，按下冷干機“啟動”按鈕，冷干機啟動5分鐘后，打開壓縮空氣進氣閥(即冷干機進口截止閥)。

3、開啟空壓機。按下空壓機啟動按鈕，空壓機開始工作。

4、空氣罐壓力升至0.8MPa時，調節氣源二聯件，控制氣源壓力在0.4-0.6MPa范圍內。

5、開啟控制柜啟動按鈕，制氮機啟動。

6、產氣閥(閘閥9#)打開后，微開氮?dú)夤捱M(jìn)氣閥(閘閥10#)給氮?dú)饩彌_罐供氣，當?shù)獨夤迚毫_(dá)到0.6MPa，全開氮?dú)夤捱M(jìn)氣閥(閘閥10#)

7、啟動測氮儀按鈕，微開取樣針形閥。

8、當純度達到設定值時，緩慢打開流量調節閥調節流量在正常值的1/3，待純度穩定后，再緩慢調節流量至規定值。

9、制氮機進入自動運行狀態。操作人員定時記錄運行數據。

10、過濾器及冷干機的排污要及時(1~2小時排一次)

二、關機步驟：

1、依次關閉氮?dú)饬髁空{(diào)節閥、氮?dú)夤忾y(即流量計頂部的閘閥，流量計下面的閘閥不要?jiǎng)?、氮?dú)夤捱M(jìn)氣閥(閘閥10#)。

2、按下控制柜停止按鈕，制氮機關機。

3、關閉空壓機。

4、關閉壓縮空氣進氣閥。

5、關閉冷干機。

6、切斷冷干機、制氮機電源。

7、將冷干機進出口管道壓縮空氣釋放掉。

三、注意事項：每天巡檢的時候，要檢查流量、純度、壓力以及是否出現氣缸報警現象。

PSA變壓吸附制氮機應用行業

1、石油化工，氮?dú)庾鳛橹评鋭⑼扑蜌怏w、管道置換、吹掃等使用

2、金屬熱處理、冶煉，在光亮退火、光亮淬火等熱處理工藝過程中，為工業爐提供保護氣與安全氣，以防止產品的氧化。

3、煤礦，注氮防火，可有效預防煤礦瓦斯bao-zha，為井下安全作業提供了有力的保障。
