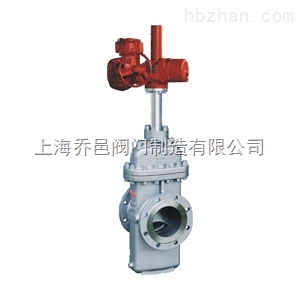

防爆電動無導流孔平板閘閥Z9b43(4)WF(Y、H)
防爆電動平板閘閥 電動防爆無導流孔平板閘閥
品牌
上海喬邑型號
Z9b43(4)WF(Y、H)瀏覽次數
133 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:防爆電動無導流孔平板閘閥Z9b43(4)WF(Y、H)
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【Z9b43(4)WF(Y、H)防爆電動無導流孔平板閘閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
Z9b43(4)WF(Y、H)防爆電動無導流孔平板閘閥
| 生產廠家：?jiǎn)桃?/td> | 型號：平板閘閥 | 連接形式：法蘭 |
| 主體材料：碳鋼 | 公稱通徑：50-600（mm） | 適用介質：蒸汽 |
| 材質：碳鋼 | 密封形式：硬密封型 | 標準：國標 |
| 外形：中型 | 流動方向：?jiǎn)蜗?/td> | 驅動方式：電動 |
| 用途：調節 | 壓力環境：高壓 | 工作溫度：高溫 |
| 類型(通道位置)：直動式 |
性能規范Specification
| 壓力等級pressure gless | 常溫下試驗壓力（MPa）Normal testing pressure |
工作壓力Working pressure |
適用溫度Suitable Temperature | 適用介質 | |||||||
| 左密封Liquid seal | 右密封 Liquid Back seal | 売體Liquid seal | 氣體低壓密封Liquid | KZ型 KZ"type" | Z型Z"type" | ||||||
| 公稱壓力Nominal pressure PN(MPa) | 1.6 | 1.76 | 1.76 | 2.4 | 0.5-0.7 | 1.6 |
"G"型
"G"type -29-250
|
"G"型
"G"type -45-121 |
通用型 Generel type -29-121 |
含H2和 |
石油、 Petroleum |
| 2.5 | 2.75 | 2.75 | 3.75 | 2.5 | |||||||
| 4 | 4.4 | 4.4 | 6 | 4 | |||||||
| 6.4 | 7.04 | 7.04 | 9.6 | 6.4 | |||||||
| 10 | 11 | 11 | 15 | 10 | |||||||
| 16 | 17.6 | 17.6 | 24 | 16 | |||||||
| 25 | 27.5 | 27.5 | 37.5 | 25 | |||||||
|
磅級 |
150 | 2.07 | 2.07 | 2.93 | 1.93 | ||||||
| 300 | 5.52 | 5.52 | 7.58 | 5.06 | |||||||
| 400 | 7.31 | 7.31 |
70.0 |
6.75 | |||||||
| 600 | 11.03 | 11.03 | 15.0 | 10.12 | |||||||
| 900 | 16.54 | 16.54 | 22.4 | 15.19 | |||||||
主要零件材料Materials for main parts
| 零件名稱Name | 材料Materials | |
|
閥體 閥蓋 |
Z型Z"type" | KZ型 KZ"type" |
| 閘閥 Disc | WCB 碳素鑄鋼(表面經特殊處理或焊硬質合金）Alloy steel(superficial specific treatment or welde alloy hard) | |
| 閥桿 stem | 不銹鋼 stainless steel | 抗硫不銹鋼stainless steel |
| 閥座 seat | 合金鋼（表面特殊處理）superficial specific treatment | 合金鋼（焊硬質合金）Alloy steel（welde alloy hard) |
|
中法蘭螺栓 |
35CrMoA | |
|
中法蘭螺母 |
35碳鋼 35 Carbon steel | |
|
法桿螺母 |
鋁青銅 Aluminum bronze | |
| 填料packing |
填充四氟、膨脹石墨 |
|
|
|
填充四氟、丁腈橡膠 stuffing PTFE Buna-N Ruabber |
填充四氟、氟橡膠 stuffing PTFE fluorous |
|
密封脂 |
耐油密封脂 | 抗硫密封脂 |
防爆電動無導流孔平板閘閥結構長度
| DN |
PN10 |
PN25 PN40 300Lb |
PN64 PN100 |
PN100 600Lb |
PN160 PN200 |
900Lb 1500Lb |
| 100 | 229 | 305 | 350 | 425 | 457 | |
| 125 | 254 | 381 | 400 | 508 | 480 | 559 |
| 150 | 267 | 403 | 450 | 559 | 530 | 610 |
| 200 | 292 | 419 | 550 | 660 | 620 | 737 |
| 250 | 330 | 457 | 650 | 787 | 730 | 838 |
| 300 | 356 | 502 | 750 | 838 | 850 | 965 |
| 350 | 381 | 762 | 850 | 889 | 980 | 1029 |
| 400 | 406 | 838 | 950 | 991 | 1100 | 1130 |
| 450 | 432 | 814 | 1050 | 1092 | 1200 | 1219 |
| 500 | 457 | 991 | 1150 | 1194 | 1250 | 1321 |
| 600 | 508 | 1143 | 1350 | 1397 | 1450 | 1549 |
防爆電動無導流孔平板閘閥結構圖
上海喬邑閥門為您提供專業的【Z9b43(4)WF(Y、H)防爆電動無導流孔平板閘閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
