            商品介紹

            品牌:上海喬邑
            商品名稱:SZ43/SZ47輕型平板閘閥
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

            上海喬邑閥門制造有限公司是【SZ43/SZ47輕型平板閘閥】的生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營”的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

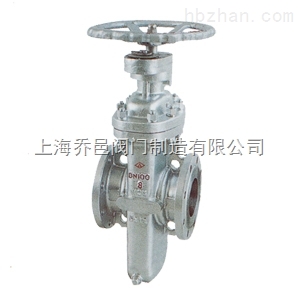

            SZ43/SZ47輕型平板閘閥

            輕型平板閘閥(單閘板無導流孔、有導流孔、原型號為SZ47型)
            SZ43WPF、SZ43WPD、SZ43WPY、SZ43PF、SZ43PD、SZ43PY、SZ543WPF、SZ543WPD、SZ543WPY
            SZ543PF、SZ543PD、SZ543PY、SZ9B43WPF、SZ9B43WPD、SZ9B43PY、SZ9B43PF、SZ9B43PD、SZ9B43PYS
            抗硫閥門型號前加"K"、調節型閥門型號前加“L”、耐磨型F后加“M”

            規格:2"-28" in、DN50-700mm
            壓力:150-900、PN1.0-6.4MPa



            產品介紹:
            平板閘閥適用于Class150~900/PN1.0~16.0MPa,工作溫度-29~121℃的石油、天然氣、水、油品等管路上,用于截斷或接通管路中的介質。

            應用范圍:
            平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃氣管線等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。
            Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。

            結構特點:
            1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構,使平板閘閥進出口雙向密封;并且該結構的啟閉力矩僅為普通閥門的1/2,能達到輕松開、關閥門
            2、在全開時,通道平滑為直線,流阻系數極小,無壓力損失,可通毛球清掃管線
            3、采用帶自密封能力的填料結構,無需經常調節,開、關極為輕便,且密封性可靠,填料函處設有輔助密封油脂注入結構,密封性能絕對可靠,真正達到零泄漏;解決了通用閥門填料處最容易外漏的弊病
            4、平板閘閥關閉時能自動卸掉內腔高壓,保證使用安全
            5、全封閉結構,防護性能好,可適應全天候要求

            1.閥座的密封結構應為彈性有預緊力,上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
            2.閥座有自清洗功能,并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
            3.閥門執行機構的故障不會影響到閥門的其它部分,維修和更換工作能夠在不拆下閥門的情況下進行。
            (1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承,最大程度減少操作扭矩。
            (2) 閥桿 – 螺紋長度直到托架;銷釘和點焊;具有穩定性。
            (3) 壓力密封 – 結構簡單,配置分段扣環和鍍銀低碳鋼墊圈,有助于拆卸和實現最好的閥帽密封。
            (4) 閥座環 – 焊接閥座環垂直于流動通道,易于維護。
            (5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪,DN350以上配置斜齒輪操作機構。
            (6) 軛架 – 完全裝配式軛架通過抗震測試,易于維護和安裝執行機構。
            (7) 壓蓋 – 兩件式,自調節壓蓋,避免被彈出。
            (8) 整體后座 – 硬面,使用壽命最長。
            (9) 閥瓣 – 彈簧負載閥瓣能夠自行調節,減少執行機構的扭矩需求。
            (10) 整體止動 – 整體鑄造托架止動裝置,定位組裝的托架閥瓣,使得閥座更加穩定可靠。

            標準規范:
            設計制造標準:JB/T 5298
            結構長度標準:JB/T 5298
            連接法蘭標準:GB/T 9113
            壓力溫度等級:GB/T 12224-2005
            試驗檢驗標準:GB/T 13927-2008、JB/T 5298

            零件材料與工況:

            零件名稱

            零部件材料

            JB/T7298

            API 6D

            閥門/閥蓋

            WCB

            WCB

            A352-LCB

            A351-CF8M

            閘板

            2Cr13+ENP

            20CrMoV+STL

            ANSI 410+ENP

            ANSI 316+ENP

            閥桿

            2Cr13

            2Cr13

            A182-F6a

            A182-F316S

            閥座

            25+PTFE

            20CrMoV+STL

            A105+PTFE

            A182-F316+PTFE

            填料

            NBR/FPM

            柔性石墨

            聚四氟乙烯

            墊片

            18-8/柔性石墨

            螺栓

            35

            35CrMo

            A193-B7M

            A193-B8

            適用溫度

            -29~250℃

            -29~550℃

            -46~250℃

            -40~200℃

            適用介質

            水、油品

            蒸汽、油品

            丙烷、乙烯

            硝酸類

            主要尺寸及重量:

            公稱通徑 結構長度L H H1
            DN NPS 手動 傘齒輪傳動 氣動 電動
            25 11/4 127 \ \ \ \ \
            32 11/4 165 385 \ \ \ 63
            40 11/2 165 385 \ \ \ 63
            50 2 178 415 \ \ \ 74
            65 21/2 190 462 \ \ \ 83
            80 3 203 563 \ \ \ 95
            100 4 229 648 \ \ \ 109
            125 5 254 715 \ \ \ 125
            150 6 267 836 \ 636 979 144
            200 8 292 1034 \ 796 1096 176
            250 10 330 1230 \ 960 1297 204
            300 12 356 1405 1460 1118 1520 240
            350 14 381 1607 1642 1305 1768 263
            400 16 406 1775 1865 1425 1935 293
            500 20 457 2176 2251 1724 2300 350
            600 24 508 2564 2642 1995 2770 403
            700 28 610 2950 3128 2293 3570 450
            800 32 660 3335 3515 2675 3985 507
            900 36 711 3720 3900 3060 4370 555
            1000 40 811 4105 4290 3445 4755 610

            上海喬邑閥門為您提供專業的【SZ43/SZ47輕型平板閘閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系
