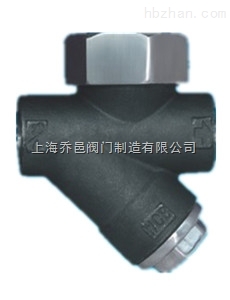

圓盤式Y(jié)型蒸汽疏水閥CS19H/CS69H
圓盤式蒸汽疏水閥 Y型蒸汽疏水閥
品牌
上海喬邑型號
CS19H/CS69H瀏覽次數
62 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:圓盤式Y(jié)型蒸汽疏水閥CS19H/CS69H
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【CS19H/CS69H圓盤式Y(jié)型蒸汽疏水閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
CS19H/CS69H圓盤式Y(jié)型蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。
性能參數：
1、工作壓力：1.6Mpa-32.0 Mpa。
2、工作溫度：-20℃+550℃。
3、驅動方式：自動。
4、連接方式：內螺紋、法蘭、焊接。
5、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。
6、閥體材質：鑄鐵、鑄鋼、碳鋼、WCB、不銹鋼、304、304L、316、316L等。
主要零件材料：
|
閥體 |
鍛鋼 |
|
閥帽 |
不銹鋼 |
|
閥蓋 |
鍛鋼 |
|
閥片 |
不銹鋼 |
|
閥體密封面 |
不銹鋼 |
排水量對照表（Kg/h）：
|
產品型號 |
DN |
工作壓差（Mpa） |
||||||
|
0.05 |
0.15 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
||
|
CS19H-16C |
15,20,25 |
150 |
280 |
400 |
475 |
600 |
800 |
|
|
32,40,50 |
550 |
650 |
900 |
1200 |
1700 |
2100 |
|
|
|
CS19H-25 |
15,20,25 |
1717 |
1828 |
2536 |
2701 |
3202 |
3581 |
|
|
32,40 |
56 |
|
119 |
|
321 |
470 |
534 |
|
|
50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
|
CS19H-40 |
15,20,25 |
56 |
|
119 |
|
321 |
470 |
534 |
|
32,40,50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
主要外形及連接尺寸：
|
產品型號 |
DN |
螺紋連接 |
承接焊連接 |
重量 |
法蘭連接 |
重量 |
|||||||||||||||||||||||||||
|
RC |
L |
H |
H1 |
L |
H |
H1 |
D |
t |
L |
H |
H1 |
D |
K |
d |
c |
f |
N-φ |
||||||||||||||||
|
（mm） |
（mm） |
（mm） |
|||||||||||||||||||||||||||||||
|
15 |
1/2 |
75 |
57 |
35 |
75 |
57 |
35 |
23 |
7 |
1.23 |
150 |
57 |
35 |
95 |
65 |
45 |
14 |
2 |
4-14 |
3.13 |
||||||||||||
|
20 |
3/4 |
85 |
60 |
43 |
85 |
60 |
43 |
28 |
7 |
1.32 |
150 |
60 |
43 |
105 |
75 |
55 |
14 |
2 |
4-14 |
3.70 |
|||||||||||||
|
25 |
1 |
95 |
68 |
50 |
95 |
68 |
50 |
33 |
10 |
1.67 |
160 |
68 |
50 |
115 |
85 |
65 |
14 |
2 |
4-14 |
4.78 |
|||||||||||||
|
32 |
11/4 |
105 |
90 |
80 |
105 |
90 |
80 |
42 |
12 |
6.7 |
200 |
90 |
80 |
135 |
100 |
78 |
16 |
2 |
4-18 |
10.8 |
|||||||||||||
|
40 |
11/2 |
110 |
90 |
80 |
110 |
90 |
80 |
52 |
12 |
6.9 |
230 |
90 |
80 |
145 |
110 |
85 |
16 |
3 |
4-18 |
10.84 |
|||||||||||||
|
50 |
2 |
170 |
95 |
87 |
130 |
95 |
87 |
62 |
12 |
7.7 |
230 |
95 |
87 |
160 |
125 |
100 |
16 |
3 |
4-18 |
13.62 |
|||||||||||||
|
CS19H-40 |
15 |
1/2 |
75 |
61 |
41 |
75 |
61 |
41 |
23 |
9 |
1.23 |
150 |
61 |
41 |
95 |
65 |
45 |
16 |
2 |
4-14 |
3.13 |
||||||||||||
|
20 |
3/4 |
85 |
64 |
45 |
85 |
64 |
45 |
28 |
12 |
1.32 |
150 |
64 |
45 |
105 |
75 |
55 |
16 |
2 |
4-14 |
3.70 |
|||||||||||||
|
25 |
1 |
95 |
68 |
45 |
95 |
68 |
45 |
33 |
15 |
1.67 |
160 |
68 |
45 |
115 |
85 |
65 |
16 |
2 |
4-14 |
4.78 |
|||||||||||||
|
32 |
11/4 |
105 |
81 |
56 |
105 |
81 |
56 |
40 |
15 |
6.7 |
200 |
81 |
56 |
135 |
100 |
78 |
18 |
2 |
4-18 |
11.7 |
|||||||||||||
|
40 |
11/2 |
110 |
81 |
56 |
110 |
81 |
56 |
50 |
15 |
6.82 |
230 |
81 |
56 |
145 |
110 |
85 |
18 |
3 |
4-18 |
11.82 |
|||||||||||||
|
50 |
2 |
120 |
89 |
64 |
120 |
89 |
64 |
60 |
20 |
7.62 |
230 |
89 |
64 |
160 |
125 |
100 |
20 |
3 |
4-18 |
14.14 |
|||||||||||||
上海喬邑閥門為您提供優質的【CS19H/CS69H圓盤式Y(jié)型蒸汽疏水閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
