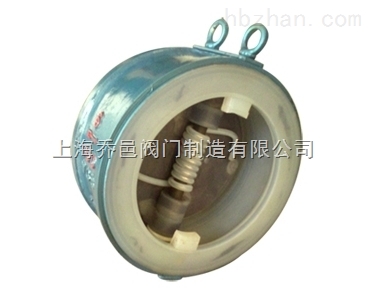

雙瓣旋啟式襯氟止回閥H76F46
對夾式襯氟止回閥 襯氟止回閥 雙瓣式止回閥
品牌
上海喬邑型號
H76F46瀏覽次數
68 次所在地區(qū)
上海 上海 奉賢區(qū)參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:雙瓣旋啟式襯氟止回閥H76F46
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【H76F46對夾雙瓣旋啟式襯氟止回閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
一、產品概述
H76F46對夾雙瓣旋啟式襯氟止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。該產品具有良好的特性，耐腐蝕性和抗顆粒介質性，密封性能可靠。
二、主要零部件材料表
|
序號 |
零件名稱 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
C |
P |
R |
PL |
RL |
||
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
軸、閥瓣 |
1CRr13、35、WCB、CF8、CF3M |
||||
|
3 |
襯氟彈簧 |
50CrV/襯FEP(F46) |
||||
|
4 |
襯里層 |
PTFE(F4)/FEP(F46) |
||||
三、主要外形尺寸及重量表
|
公稱 壓力 (MPa) |
公稱 通徑 (mm) |
尺寸（mm） |
重量 (Kg) |
配管法蘭（供參考） |
||||||
|
L |
D |
D3 |
D2 |
螺栓孔中 心圓直徑 D1 |
螺栓 數量 |
螺栓 直徑 d |
螺栓 長度 L1 |
|||
|
PN1.6MPa |
100 |
73 |
162 |
108 |
102 |
6 |
180 |
8 |
M16 |
165 |
|
125 |
86 |
192 |
132 |
127 |
8 |
210 |
8 |
M16 |
180 |
|
|
150 |
98 |
218 |
160 |
152 |
13 |
240 |
8 |
M20 |
205 |
|
|
200 |
127 |
273 |
210 |
203 |
24 |
295 |
12 |
M20 |
235 |
|
|
250 |
146 |
329 |
266 |
254 |
37 |
355 |
12 |
M24 |
265 |
|
|
300 |
181 |
384 |
310 |
305 |
50 |
410 |
12 |
M24 |
305 |
|
|
350 |
184 |
444 |
355 |
350 |
76 |
470 |
16 |
M24 |
310 |
|
|
400 |
191 |
496 |
405 |
400 |
110 |
525 |
16 |
M27 |
330 |
|
|
450 |
203 |
556 |
455 |
450 |
135 |
585 |
20 |
M27 |
345 |
|
|
500 |
219 |
618 |
505 |
500 |
158 |
650 |
20 |
M30 |
370 |
|
|
600 |
222 |
732 |
605 |
600 |
300 |
770 |
20 |
M33 |
380 |
|
|
700 |
305 |
802 |
700 |
695 |
380 |
840 |
24 |
M33 |
470 |
|
|
800 |
305 |
912 |
800 |
796 |
560 |
950 |
24 |
M36 |
475 |
|
|
900 |
368 |
1012 |
903 |
898 |
640 |
1050 |
28 |
M36 |
545 |
|
|
1000 |
432 |
1126 |
1005 |
1000 |
900 |
1170 |
28 |
M39 |
620 |
|
|
1200 |
524 |
1340 |
1205 |
1200 |
1400 |
1390 |
32 |
M45 |
735 |
|
|
PN2.5MPa |
50 |
60 |
108 |
56 |
51 |
2 |
125 |
4 |
M16 |
150 |
|
65 |
67 |
128 |
73 |
65 |
3 |
145 |
8 |
M16 |
160 |
|
|
80 |
73 |
142 |
88 |
80 |
4 |
160 |
8 |
M16 |
170 |
|
|
100 |
73 |
168 |
108 |
102 |
6 |
190 |
8 |
M20 |
180 |
|
|
125 |
86 |
194 |
132 |
127 |
8 |
220 |
8 |
M24 |
205 |
|
|
150 |
98 |
224 |
160 |
152 |
14 |
250 |
8 |
M24 |
220 |
|
|
200 |
127 |
284 |
210 |
203 |
27 |
310 |
12 |
M24 |
255 |
|
|
250 |
146 |
341 |
266 |
254 |
42 |
370 |
12 |
M27 |
285 |
|
|
300 |
181 |
401 |
310 |
305 |
54 |
430 |
16 |
M27 |
325 |
|
|
350 |
184 |
458 |
355 |
350 |
86 |
490 |
16 |
M30 |
340 |
|
|
400 |
191 |
515 |
405 |
400 |
120 |
550 |
16 |
M33 |
360 |
|
|
450 |
203 |
565 |
455 |
450 |
148 |
600 |
20 |
M33 |
375 |
|
|
500 |
219 |
622 |
505 |
500 |
165 |
660 |
20 |
M33 |
395 |
|
|
600 |
222 |
732 |
605 |
600 |
340 |
770 |
20 |
M36 |
410 |
|
|
700 |
305 |
831 |
700 |
695 |
400 |
875 |
24 |
M39 |
500 |
|
|
800 |
305 |
942 |
800 |
796 |
580 |
990 |
24 |
M45 |
520 |
|
|
900 |
368 |
1040 |
903 |
898 |
660 |
1090 |
28 |
M45 |
590 |
|
|
1000 |
432 |
1155 |
1005 |
1000 |
960 |
1210 |
28 |
M52 |
675 |
|
|
1200 |
524 |
1365 |
1205 |
1200 |
1440 |
1420 |
32 |
M52 |
790 |
|
四、適用介質表
|
襯里材料 |
使用溫度T(℃) |
適用介質 |
襯里厚度(mm) |
|
PTFE(F4) |
≤180 |
除溶融堿金屬元素氟以外的各種濃度的酸、堿、鹽/王水、有機堿等強腐蝕性介質。 |
根據公稱通經和公稱壓力不同一般厚度為為2.5～5毫米，特殊情況訂貨時另加說明。 |
|
FEP(F46) |
≤150 |
五、主要結構圖
上海喬邑閥門為您提供專業(yè)的【H76F46對夾雙瓣旋啟式襯氟止回閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
