商品介紹

品牌:上海喬邑

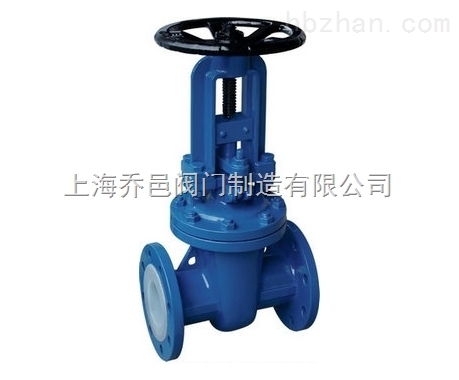

商品名稱:襯氟閘閥Z41F46

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【襯氟閘閥Z41F46】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

一、產品概述

襯氟閘閥Z41F46適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

二、零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	G	P	R	P_L	P_L
1	閥體/端蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	1Cr13	2Cr13	1Cr18Ni9	1Cr18NI12Mo2TI	00Cr18NI10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F 4 ) 、PCTFE(F 3 ) 、FEP(F 46 ) 、PFA( 可溶性F 4 )
4	填料/壓蓋	PTFE(F4)		PTFE(F4)		PTFE(F4)
5	填料	35		1Cr17NI2		1Cr17Ni2
6	活節螺栓	ZCuA110Fa3		ZCuA110Fa3		ZCuA110Fa3
7	閥桿螺母	35		1Cr18Ni2		1Cr18Ni2
8	緊固螺栓	35		1Cr18Ni2		1Cr18Ni2
9	螺母	45		0Cr18NI9		0Cr18NI9
10	手輪	WCB		WCB		WCB

三、主要外形及連接尺寸

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	1	b	z- φ d	DO	H	H1	WT(kg)
DN (mm)	NPS (inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4- φ 12	100	100	120	5
20	3/4	150	90	65	50	2	14	4- φ 12	100	120	140	8
25	1	160	100	75	60	2	14	4- φ 12	120	130	150	7
32	1^1/4	180	120	90	70	2	16	4- φ 14	120	156	185	10
40	1^1/2	240	130	100	80	3	16	4- φ 14	160	165	205	18
50	2	250	140	110	90	3	16	4- φ 14	160	350	400	25
65	2^1/2	270	160	130	110	3	16	4- φ 14	180	370	435	30
80	3	280	185	150	125	3	18	4- φ 18	180	460	510	43
100	4	300	205	170	145	3	18	4- φ 18	220	495	595	58
125	5	325	35	200	175	3	20	8- φ 18	220	610	735	100
182	6	350	280	225	200	3	20	8- φ 18	240	670	820	115
200	8	400	315	230	225	3	22	8- φ 23	240	815	1015	145
250	10	450	70	335	310	3	24	12- φ 23	240	965	1215	230
300	12	500	435	385	362	4	24	12- φ 23	280	1140	1440	335
350	14	550	485	445	412	4	26	12- φ 23	280	1275	1625	540
400	16	600	535	485	462	4	28	16- φ 23	320	1445	1845	670
450	18	650	590	550	518	4	28	16- φ 23	320	1530	1980	780
500	20	700	640	600	568	4	30	16- φ 23	360	1725	2225	850
PN 1.0MPa
15	1/2	130	95	65	45	2	14	4- φ 14	100	110	125	6
20	3/4	150	105	75	55	2	16	4- φ 14	100	120	140	7
25	1	160	115	85	65	2	16	4- φ 14	120	132	155	8
32	1^1/4	180	135	100	78	2	18	4- φ 18	120	156	185	11
40	1^1/2	240	145	110	85	3	18	4- φ 18	160	167	210	20
50	2	250	160	125	100	3	20	4- φ 18	160	358	410	28
65	2^1/2	270	180	145	120	3	20	4- φ 18	180	375	440	32
80	3	280	195	160	135	3	22	4- φ 18	180	435	515	45
100	4	300	215	180	155	3	22	8- φ 18	220	500	600	60
125	5	325	245	210	185	3	24	8- φ 18	220	615	740	110
150	6	350	280	240	210	3	24	8- φ 23	240	675	825	120
200	8	400	335	295	265	3	26	8- φ 23	280	820	1020	150
250	10	450	390	350	320	3	28	12- φ 23	320	970	1220	240
300	12	500	440	400	368	4	28	12- φ 23	320	1145	1440	340
350	14	550	5000	460	428	4	30	16- φ 23	360	1280	1630	550
400	16	600	565	515	482	4	32	16- φ 25	400	1450	1850	680
450	18	650	615	565	532	4	32	20- φ 25	500	1538	1988	795
500	20	700	670	620	585	4	34	20- φ 25	500	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4- φ 14	120	110	130	7
20	3/4	150	105	75	55	2	16	4- φ 14	120	120	140	8
25	1	160	115	85	65	2	16	4- φ 14	120	135	160	9
32	1^1/4	180	135	100	78	2	18	4- φ 18	160	160	190	13
40	1^1/2	240	145	110	85	3	18	4- φ 18	160	170	220	25
50	2	250	160	125	100	3	20	4- φ 18	160	360	410	32
65	2^1/2	270	180	145	120	3	20	4- φ 18	180	380	440	38
80	3	280	195	160	135	3	22	8- φ 18	180	440	520	50
100	4	300	215	180	155	3	24	8- φ 18	240	500	600	68
125	5	325	245	210	185	3	26	8- φ 18	240	615	740	125
150	6	350	280	240	210	3	28	8- φ 23	280	680	830	170
200	8	400	335	295	265	3	30	12- φ 23	280	820	1020	210
250	10	450	405	355	320	3	32	12- φ 25	320	960	1230	260
300	12	500	460	410	375	3	34	12- φ 25	320	1150	1450	480
350	14	550	520	470	435	4	38	16- φ 25	400	1285	1635	620
400	16	600	580	525	485	4	40	16- φ 25	400	1455	1855	805
450	18	650	640	585	545	4	44	16- φ 30	500	1545	1990	880
500	20	700	705	650	608	4	46	20- φ 34	500	1735	2235	920
PN 2.5MPa
15	1/2	130	95	65	45	2	16	4- φ 14	120	110	130	8
20	3/4	150	105	75	55	2	16	4- φ 14	120	130	140	9
25	1	160	115	85	65	2	16	4- φ 14	160	136	160	10
32	1^1/4	180	135	100	78	2	18	4- φ 18	160	160	190	14
40	1^1/2	240	145	110	85	3	18	4- φ 18	180	170	220	28
50	2	250	160	125	100	3	20	4- φ 18	180	360	410	36
65	2^1/2	270	180	145	120	3	22	8- φ 18	240	380	440	45
80	3	280	195	160	135	3	22	8- φ 18	240	440	520	58
100	4	300	230	190	160	3	24	8- φ 23	280	500	600	78
125	5	325	270	220	188	3	28	8- φ 25	280	615	740	143
150	6	360	300	250	215	3	30	8- φ 25	320	680	830	178
200	8	400	360	310	278	3	35	12- φ 25	320	820	1020	243
250	10	450	425	270	332	3	36	12- φ 30	400	980	1230	275
300	12	500	485	430	390	4	40	16- φ 30	400	1150	1450	520
PN4.0MPa
15	1/2	130	95	65	46	2	14	4-φ14	160	220	240	9
20	3/4	150	105	75	56	2	16	4- φ 14	180	256	280	12
25	1	160	115	85	65	3	16	4- φ 14	180	275	305	14
32	1^1/4	180	140	100	76	3	18	4- φ 18	200	285	318	16
40	1^1/2	200	150	110	84	3	18	4- φ 18	200	320	365	29
50	2	250	165	125	99	3	20	4- φ 18	280	371	425	33
65	2^1/2	280	185	145	118	3	22	8- φ 18	280	393	463	46
80	3	310	200	160	132	3	24	8- φ 18	320	455	435	53
100	4	350	235	190	156	3	24	8- φ 18	360	551	660	80
125	5	400	270	220	184	3	26	8- φ 26	400	634	755	128
150	6	450	300	250	211	3	28	8- φ 26	400	708	860	155
200	8	550	375	320	284	3	34	12- φ 30	450	858	1060	265
250	10	650	450	335	315	3	38	12- φ 33	550	1015	1270	370
300	12	750	515	450	409	4	42	16- φ 33	640	1200	1580	550
