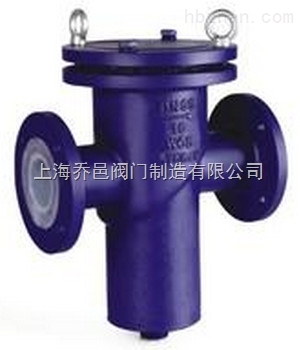

            GL41F46襯氟籃式過濾器

            襯氟籃式過濾器   籃式過濾器

            品牌

            上海喬邑

            型號

            GL41F46

            瀏覽次數

            62 次

            所在地區

            上海 上海 奉賢區

            參考最低價

            面議

            數量

            100

            壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

            店鋪名稱: 上海喬邑閥門制造有限公司

            上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

            商品介紹

            品牌:上海喬邑
            商品名稱:GL41F46襯氟籃式過濾器
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

            精心為您推薦【GL41F46襯氟籃式過濾器是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!

            產品簡介:

            GL41F46襯氟籃式過濾器是除去液體中含有少量固型物的小型設備,可保護壓縮機、泵和其它設備及儀表等正常工作;也是提高產品純度、凈化氣體的小型設備。廣泛應用于石油、化工、化纖、醫藥、食品等行業。籃式過濾器是過濾器中的佼佼者,它比其它過濾器技術要求高,主要用于管道上,來處理管內高精度液體。

            結構特點

            GL41F46襯氟籃式過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾網取出,處理后重新裝入即可,因此,使用維護極為方便。

            籃式過濾器的選用

            進出口通徑:原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。

            公稱壓力:按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

            孔目數的選擇:主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。

            過濾器材質:過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

            技術參數

            適合物料:

            化工、石油化工生產中的弱腐蝕性物料,如:水、氨、油品、等;

            化工生產的腐蝕性物料,如燒堿、純堿、濃稀、碳酸、醋酸、酯酸等;

            制冷中的低溫物料,如:液甲烷、液氨、液氧及各種制冷劑;

            輕工食品、制藥生產中有衛生要求的物料,如:啤酒、飲料、乳制品、糧漿醫藥用品等。

            過濾精度:10-480目(一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-480目/cm2。)

            工作溫度:≤90℃

            公稱通徑:DN25—DN600mm

            公稱壓力:PN≤1.6Mpa(其它工作壓力可按用戶要求設計)

            法蘭標準:GB81-59(也可按用戶要求制造)

            殼體材質:A3、304、304L、316、316L

            密封材料:聚四氟乙烯、丁腈橡膠、耐油石棉膠

            主要零件材料

            序號 零件名稱 灰鑄鐵 碳鋼
            Z C
            1 閥體、閥蓋 HT250/A 126 WCB/A216 WCB
            2 過濾網 PTFE(F4)
            3 螺栓 /螺母 35/45、A193 B7/A194
            4 襯里層 FEP(F46)PCTFE(F3)

            PN1.0MPa主要連接尺寸

            公稱通徑 主要鏈接尺寸
            DN NPS L D D1 D2 f b z-d
            mm inch PN1.0MPa
            15 1/2 160 95 65 45 3 16 4-14
            20 3/4 170 105 75 55 3 18 4-14
            25 1 180 115 85 65 3 18 4-14
            32 5/4 200 140 100 75 3 18 4-18
            40 3/2 260 150 110 85 3 18 4-18
            50 2 260 165 125 100 3 18 4-18
            65 5/2 330 185 145 120 3 18 4-18
            80 3 340 200 160 135 3 20 8-18
            100 4 400 220 180 155 3 20 8-18
            125 5 480 250 210 185 4 22 8-18
            150 6 500 285 240 210 4 22 8-22
            200 8 560 340 295 265 4 24 8-22

            PN1.6MPa主要連接尺寸

            公稱通徑 主要鏈接尺寸
            DN NPS L D D1 D2 f b z-d
            mm inch PN1.6MPa
            15 1/2 160 95 65 45 3 16 4-14
            20 3/4 170 105 75 55 3 18 4-14
            25 1 180 115 85 65 3 18 4-14
            32 5/4 200 140 100 75 3 18 4-18
            40 3/2 260 150 110 85 3 18 4-18
            50 2 260 165 125 100 3 18 4-18
            65 5/2 330 185 145 120 3 18 4-18
            80 3 340 200 160 135 3 20 8-18
            100 4 400 220 180 155 3 20 8-18
            125 5 480 250 210 185 4 22 8-18
            150 6 500 285 240 210 4 22 8-22
            200 8 560 340 295 265 4 24 12-22

            PN2.5MPa主要連接尺寸

            公稱通徑 主要鏈接尺寸
            DN NPS L D D1 D2 f b z-d
            mm inch PN2.5MPa
            15 1/2 160 95 65 45 3 16 4-14
            20 3/4 170 105 75 55 3 18 4-14
            25 1 180 115 85 95 3 18 4-14
            32 5/4 200 140 100 75 3 18 4-18
            40 3/2 260 150 110 85 3 18 4-15
            50 2 260 165 125 100 3 20 4-18
            65 5/2 330 185 145 120 3 22 8-18
            80 3 340 200 160 135 3 24 8-18
            100 4 400 235 190 155 3 24 8-22
            125 5 480 270 220 185 4 26 8-26
            150 6 500 300 250 210 4 28 8-26
            200 8 560 360 310 275 4 30 12-26

            CIass150主要連接尺寸

            公稱通徑 主要鏈接尺寸
            DN NPS L D D1 D2 f b z-d
            mm inch CIass150
            15 1/2 160 89 60.5 35 3 15 4-15
            20 3/4 170 98 70 43 3 15 4-15
            25 1 180 108 79.5 51 3 15 4-15
            32 5/4 200 117 89 64 3 15 4-15
            40 3/2 260 127 98.5 73 3 16 4-15
            50 2 260 152 120.5 92 3 17 4-19
            65 5/2 330 178 139.5 105 3 19 4-19
            80 3 340 190 152.5 127 3 20 4-19
            100 4 400 229 190.5 157 3 24 8-19
            125 5 180 254 216 186 4 25 8-22
            150 6 500 279 241.5 216 4 27 8-22
            200 8 560 343 298.5 270 4 30 8-22



            上海喬邑閥門為您提供優質的【GL41F46襯氟籃式過濾器】產品和完善的售后服務,如需訂購本產品,請提供口徑、壓力、材質等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
