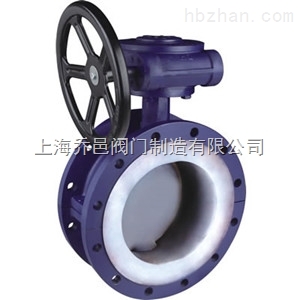

D341F46襯氟法蘭蝶閥

D341F46襯氟法蘭蝶閥襯氟蝶閥法蘭蝶閥

品牌

上海喬邑

型號

D341F46

瀏覽次數

71 次

所在地區

上海上海奉賢區

參考最低價

面議

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

商品名稱:D341F46襯氟法蘭蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【D341F46襯氟法蘭蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

D341F46襯氟法蘭蝶閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯采用模壓方法置于鋼質或鐵質的閥門承壓件的內壁或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。主要用于-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，常見的襯氟材料有 FEP（F46）、PCTFE（F3），FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速

2、操力矩小，操作方便，省力靈巧

3、可以任何位置安裝、維修方便

4、密封件可以更換、密封性能可靠達到雙向密封零泄漏

5、密封材料耐老化、耐腐蝕、使用壽命長等特點。

標準

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

主要零件材質

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

技術參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸汽、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

PN0.6MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法蘭式	PN0.6MPa
40	11/2	106	33	130	100	80	3	14
50	2	108	43	140	110	90	3	14
65	21/2	112	46	160	130	110	3	14
80	3	114	46	190	150	125	3	16
100	4	127	52	210	170	145	3	16
125	5	140	56	240	200	175	3	18
150	6	140	56	265	225	200	3	18
200	8	152	60	320	280	255	3	20
250	10	165	68	375	335	310	4	22
300	12	178	78	440	395	363	4	22
350	14	190	78	490	445	413	4	22
400	16	216	102	540	495	463	4	22
450	18	222	114	595	550	518	4	22
500	20	229	127	654	600	568	4	24
600	24	267	154	755	705	667	5	30
700	28	292	165	860	810	772	5	24
800	32	318	190	975	920	878	5	24
900	36	330	203	1075	1020	980	5	26
1000	40	410	216	1175	1120	1080	5	26
1200	48	470	254	1405	1340	12953	5	28

PN1.0MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法蘭式	PN1.0MPa
40	11/2	106	150	110	85	3	18	4-18
50	2	108	165	125	100	3	18	4-18
65	21/2	112	185	145	120	3	18	4-18
80	3	114	200	160	135	3	20	8-18
100	4	127	220	180	155	3	20	8-18
125	5	140	250	210	185	3	22	8-18
150	6	140	285	240	210	3	22	8-22
200	8	152	340	295	265	3	24	8-22
250	10	165	395	350	320	4	26	12-22
300	12	178	445	400	370	4	26	12-22
350	14	190	505	460	430	4	26	16-22
400	16	216	565	515	480	4	26	16-26
450	18	222	615	565	530	4	28	20-26
500	20	229	670	620	580	4	28	20-26
600	24	267	780	725	680	5	34	20-30
700	28	292	895	840	795	5	34	24-30
800	32	318	1015	950	900	5	36	24-33
900	36	330	1115	1050	1000	5	38	28-33
1000	40	410	1230	1160	1115	5	38	28-36
1200	48	470	1455	1380	1330	5	44	32-39

PN1.6MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法蘭式	PN1.6MPa
40	11/2	106	150	110	85	3	18	4-18
50	2	108	165	125	100	3	18	4-18
65	21/2	112	185	145	120	3	18	4-18
80	3	114	200	160	135	3	20	8-18
100	4	127	220	180	155	3	20	8-18
125	5	140	250	210	185	3	22	8-18
150	6	140	285	240	210	3	22	8-22
200	8	152	340	295	265	3	24	12-22
250	10	165	405	355	320	4	26	12-26
300	12	178	465	410	370	4	28	12-26
350	14	190	520	470	430	4	30	16-26
400	16	216	580	525	480	4	32	16-30
450	18	222	640	585	550	4	40	20-30
500	20	229	715	650	610	5	44	20-33
600	24	267	840	770	720	5	54	20-36
700	28	292	910	840	759	5	42	24-36
800	32	318	1025	950	900	5	42	24-39
900	36	330	1125	1050	1000	5	44	28-39
1000	40	410	1255	1170	1110	5	46	28-42
1200	48	470	1485	1390	1330	5	52	32-48

PN2.5MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法蘭式	PN2.5MPa
40	11/2	106	150	110	85	3	18	4-18
50	2	108	165	125	100	3	20	4-18
65	21/2	112	185	145	120	3	22	8-18
80	3	114	200	160	135	3	24	8-18
100	4	127	235	190	155	3	24	8-22
125	5	140	270	220	185	3	26	8-26
150	6	140	300	250	210	3	28	8-26
200	8	152	360	310	275	3	30	12-26
250	10	165	425	370	330	4	32	12-30
300	12	178	485	430	390	4	34	16-30
350	14	190	555	490	450	4	38	16-33
400	16	216	620	550	505	4	40	16-36
450	18	222	670	600	550	4	46	20-36
500	20	229	730	660	610	5	18	20-36
600	24	267	845	770	720	5	58	20-39
700	28	292	960	875	800	5	50	24-42
800	32	318	1085	990	940	5	54	24-48
900	36	330	1185	1090	1040	5	58	28-48
1000	40	410	1320	1210	1150	5	62	28-55
1200	48	470	1530	1420	1360	5	70	32-55

ANSI150LB外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法蘭式	ANSI150LB
40	11/2	106	130	98.5	73	3	16	4-15
50	2	108	152	120.5	92	3	17	4-19
65	21/2	112	178	139.5	105	3	19	4-19
80	3	114	190	152.5	127	3	20	4-19
100	4	127	229	190.5	157	3	24	8-19
125	5	140	254	216	186	3	25	8-22
150	6	140	279	241.5	216	3	27	8-22
200	8	152	343	298.5	270	3	30	8-22
250	10	165	406	362.5	324	4	32	12-25
300	12	178	483	432	381	4	34	12-25
350	14	190	533	476	413	4	37	12-30
400	16	216	597	539.5	470	4	39	16-30
450	18	222	635	578	533	4	42	16-33
500	20	229	698	635	584	4	45	20-33
600	24	267	813	749.5	692	5	50	20-36

JIS10K外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法蘭式	JIS10K
40	11/2	106	140	105	85	3	17	4-19
50	2	108	155	120	100	3	17	4-19
65	21/2	112	175	140	120	3	19	4-19
80	3	114	185	150	130	3	19	8-19
100	4	127	210	175	155	3	19	8-19
125	5	140	250	210	185	3	21	8-23
150	6	140	280	240	215	3	23	8-23
200	8	152	330	290	265	3	23	12-23
250	10	165	400	355	325	4	25	12-25
300	12	178	445	400	370	4	25	16-25
350	14	190	490	445	415	4	27	16-25
400	16	216	560	510	475	4	30	16-27
450	18	222	620	565	530	4	32	20-27
500	20	229	675	620	585	4	32	20-27
600	24	267	795	730	690	5	34	24-33
