商品介紹

品牌:上海喬邑

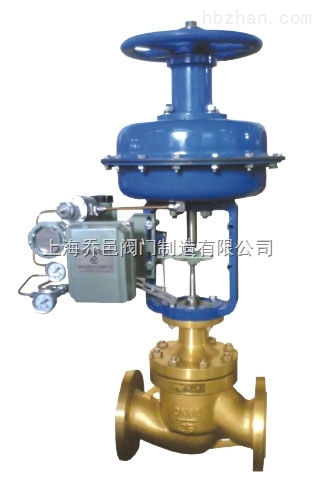

商品名稱:QY641F氧氣氣動切斷閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【QY641F氧氣氣動切斷閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

QY641F氧氣氣動切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。
產品符合GB/T4213-92。

主要零件材料

零件名稱	材料
閥體、閥蓋	ZG270-500、ZG1Cr18Ni9Ti
閥桿、閥芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封墊	1Cr18Ni9夾石棉板
蝸桿	45
O型密封圈	耐油橡膠
壓縮彈簧	60Si2Mn
支架	HT270
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞	HT200
推桿	2Cr13

型號、規格

類別	軟密封	硬密封
類別	常溫型	中溫型	高溫型	低溫型
型號	ZSPQ-40	ZSPQ-40G	ZSPQ-40G	ZSPQ-40D
規格	DN20～200

技術參數和性能指標
切斷機構主要技術參數

公稱通徑 mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑 mm	26	43	43	52	62	79	94	115	145	166	216	可與本公司商洽生產
額定流量系數 Kv	6.5	10	15	25	40	65	100	150	260	350	540	可與本公司商洽生產
公稱壓力 MPa	4.0(JB/T79·2-94)
行程 mm	16			25		40			60
介質溫度 ℃	-16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
流量特性	兩位快開式
配執行機構	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法蘭尺寸、型式	按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
閥體材質	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

活塞執行機構主要技術參數

型號	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直徑 mm	150	200	300	400
有效面積 cm2	175	305	700	1245
行程 mm	16	25	40	60
進氣孔螺紋	M16×1.5	M20×1.5		M24×2
最大輸出力 N	7200	12800	29300	5200
可配附件	空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
操作氣源壓力 KPa	500

氣動切斷閥性能指標

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量滴/min	軟密封	0
	硬密封	1	3				5			7		9
切斷時間 S		1～2					2～4
額定行程偏差%		+10

注：泄漏量試驗介質為水
允許壓差 MPa

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
允許壓差	氣開	4.0					4.0	4.0	2.8	3.5	2.4
允許壓差	氣關	4.0					2.5	1.7	1.0	1.1	0.8	0.6

許用介質壓力和工作溫度的關系

閥體材質	公稱壓力為4.0MPa介質工作溫度℃
	200	250	300	350	＜400	＜425	＜450	＜475	＜500	＜510	＜525	＜550
	最大工作壓力MPa
ZG270-500 ZG1Cr18Ni9Ti	4.0	3.7	3.3	3.0	2.8	2.3	1.8
ZG270-500 ZG1Cr18Ni9Ti				4.0	3.6	3.4	3.2	2.8	2.2	2.0	1.7	1.4

常溫型氣動活塞切斷閥外形尺寸

公稱通徑	L	H2	帶手輪				不帶手輪
公稱通徑	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915	570	280	89	808	463	65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358

中溫型氣動活塞切斷閥外形尺寸

公稱通徑	L	H2	帶手輪				不帶手輪
公稱通徑	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	813	447	222	43	725	359	30
25	190	111	883			52	795		39
32	210	117	895			54	807		41
40	230	131	1036	570	280	90	929	463	66
50	255	146	1066	570	280	95	969	463	71
65	285	181	1296	706	389	145	1132	542	101
80	310	190	1310			155	1146		111
100	355	194	1318			172	1154		128
125	425	256	1803	1022		327	1520	739	240
150	460	266	1823			356	1540		269
200	560	289	1874			464	1591		377

低溫型氣動活塞切斷閥外形尺寸

公稱通徑	L	H2	H3	-100℃				-200℃				-250℃
				帶手輪		不帶手輪		帶手輪		不帶手輪		帶手輪		不帶手輪
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1237	700	1239	900	1527	900	1439
25	190	111		500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117		500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146		500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181		600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190		600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194		600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	378	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266		700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289		700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249

上海喬邑閥門為您提供專業的【QY641F氧氣氣動切斷閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
