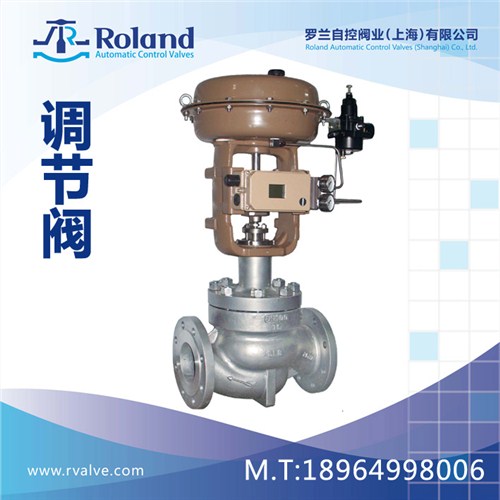

氣動法蘭式調節閥  概述

RL1T-L1采用套筒導向結構，壓力平衡式閥芯，是為重負荷工況而設計的，利用平衡密封環更替上閥座使雙閥座變?yōu)橐粋€(gè)閥座，應用于泄漏要求高的場合。閥體結構緊湊，流體通道呈S流線型，在結構上設有改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小、流通大、可調范圍廣，流量特性精度高。閥芯利用壓力平衡結構，通過較小的執行機構推力就可控制高壓差條件，廣泛應用于要求動態穩定性好、中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。籠式導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換內件，維修效率高，節約人力和時間。流量系數大、可調比范圍大。平衡型閥芯設計確保所需執行機構推力小，節約成本。

氣動法蘭式調節閥  控制閥參數說明

閥內件特點:單閥座結構   帶平衡密封環

                   套筒導向平衡式內件

                  標準分體式閥籠/標準一體式閥籠

閥體類型:直通式  角式  Z形

上閥蓋型式:常溫標準型  高溫散熱型  低溫伸長型

溫度范圍:  -60℃ ~250℃

閥桿密封型式:普通式標準填料密封   波紋管密封

標準泄漏等級: CLASS V（標準型，金屬閥座）

                       CLASS VI（可選型，軟閥座）

流量特性:等百分比   直線

與管道連接方式:法蘭式   對焊式

可調比: 50:1

法蘭連接形式標準

法蘭式:  JB/T 79.1-94~JB/T 79.4-94

             HG20616-97~HG/T20592-2009

             ANSI B16.5

對焊式:  GB/T  9124-2000/ANSI B16.25

泄漏量執行標準:   ANSI B16.104

適配直行程執行機構:

a. 氣動薄膜執行機構

b. 氣動活塞執行機構

c. 電動執行機構

氣動法蘭式調節閥  材質參數部件名稱可選用材料閥體

上閥蓋ASTMA216 WCB/WCC ASTMA217 WC6/WC9 ASTM A105ASTM A351 CF8/CF3/CF8M/CF3M

ASTM A182 F304/F316/F316L閥芯ASTM A182 F304/F316/F316L

ASTM A276 410/420閥座硬：ASTM A182 F304/F316/F316L

ASTM A276 410/420軟：PTFE/PPL閥桿ASTM S17400 17-4PH  ASTM A276 410/420

ASTM A276 F304/F316/F316L閥籠ASTM A351 CF8/CF3/CF8M/CF3M平衡密封環PTFE/PPL氣動法蘭式調節閥供應， 羅蘭自控閥業(上海)有限公司引進英國工藝與技術結合多年現場閥門應用經驗，研發設計的產品滿足當今流體處理工業的嚴格要求，流量調節控制好助手，質量高端有保障，節能又環保，咨詢熱線：021-51099198
