            店鋪名稱: 上海喬邑閥門制造有限公司

            上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

            商品介紹

            品牌:上海喬邑
            商品名稱:先導式安全閥(K)AF46Y
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

            上海喬邑閥門制造有限公司是【(K)AF46Y先導式安全閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

            產品概述:

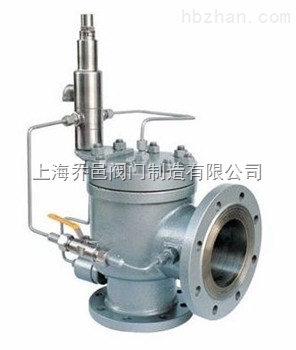

            (K)AF46Y先導式安全閥是一種由主閥和導閥組成的一種新穎結構的安全閥,導閥響應系統介質壓力自身動作從而控制主閥的開關動作。

            應用范圍

            先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域,是受壓設備、容器或管路上的最佳超壓保護裝置。

            工作原理:

            當系統正常工作,先導式安全閥處于關閉狀態時,系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室,從而在主閥瓣上產生了一個向下的凈作用力,使主閥處于關閉狀態。當系統壓力達到整定壓力時,導閥開啟且滑梭封閉導閥進氣通道,主閥氣室的壓力通過導閥排放卸壓,由于系統壓力高于回座壓力,滑梭封閉進氣通道,從而隔斷流體在導閥中的流動,這時主閥氣室的壓力急劇下降,主閥閥瓣完全打開,流體通過主閥泄放降壓。當系統壓力降到一定值時,導閥的彈簧力克服了閥進口壓力作用在滑梭上的力,導閥回座,頂桿頂開滑梭,最后使得流體重新進入主閥的圓頂氣室,關閉主閥。

            結構特點:

            1、閥座軟密封保證安全閥起跳前后的良好密封性。
            2、允許工作壓力接近安全閥的整定壓力。
            3、較小超壓就能使安全閥主閥迅速達到全啟狀態。
            4、安全閥動作性能和開啟高度不受背壓的影響。
            5、啟閉壓差可調。
            6、導閥不流動型結構設計減少了有害介質的排放和環境污染。
            7、可在線檢測安全閥的整定壓力。

            先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用,提高了動作的靈敏度,而且主閥采用套筒活塞式,雙重密封閥座結構,動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠,它還可在線調校,反復啟跳排放后,仍然能自動回座,關閉嚴密,操作維護方便。

            設計制造標準:

            結構長度標準:GB/T 12221-2005
            連接法蘭標準:GB/T 9113
            壓力溫度等級:GB/T 12224-2005
            試驗檢驗標準:GB/T 13927-2008

            零部件材料:

            NO.

            零件名稱

            AF46Y/F 材料

            KAX46F/Y材料

            1

            閥體

            WCB

            WCB

            2

            閥瓣

            2Cr13/2Cr13+PTFE

            1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

            3

            導向套

            1Cr18Ni9Ti

            1Cr18Ni9Ti

            4

            彈簧

            50CrVA

            50CrVA

            5

            O型圈

            氟橡膠

            氟橡膠

            6

            閥蓋

            25

            25

            7

            導閥

            部件

            連接尺寸:

            先導安全閥型號

            公稱通徑

            do

            L

            L1

            L2

            H

            DN'

            D

            D1

            D2

            D6

            b

            Z-?d

            D'

            D1'

            D2'

            D6'

            b'

            Z'-?d'

            (K)Ax46 F -16
            Y
            AF46Y-16

            25

            15

            110

            95

            150

            365

            32

            115

            85

            65


            16

            4-14

            140

            100

            78


            18

            4-18

            32

            20

            115

            100

            150

            375

            40

            140

            100

            78


            18

            4-18

            150

            110

            85


            18

            4-18

            40

            25

            120

            110

            160

            390

            50

            150

            110

            85


            18

            4-18

            165

            125

            100


            20

            4-18

            50

            32

            135

            120

            160

            410

            65

            165

            125

            100


            20

            4-18

            185

            145

            120


            20

            4-18

            65

            40

            160

            140

            175

            435

            80

            185

            145

            120


            20

            4-18

            200

            160

            135


            20

            8-18

            80

            50

            170

            135

            175

            451

            100

            200

            160

            135


            20

            8-18

            220

            180

            155


            22

            8-18

            100

            65

            195

            175

            195

            500

            125

            220

            180

            155


            22

            8-18

            250

            210

            185


            24

            8-18

            125

            80

            210

            190

            220

            526

            150

            250

            210

            185


            22

            8-18

            285

            240

            210


            24

            8-23

            150

            100

            255

            230

            265

            623

            175

            285

            240

            210


            24

            8-23

            315

            270

            240


            26

            8-23

            200

            125

            300

            260

            300

            690

            250

            340

            295

            265


            26

            12-23

            405

            355

            320


            30

            12-26

            (K)Ax46 F -25
            Y
            AF46Y-25

            25

            15

            110

            95

            150

            365

            32

            115

            85

            65


            16

            4-14

            140

            100

            78


            18

            4-18

            32

            20

            115

            100

            150

            375

            40

            140

            100

            78


            18

            4-18

            150

            110

            85


            18

            4-18

            40

            25

            120

            110

            160

            390

            50

            150

            110

            85


            18

            4-18

            165

            125

            100


            20

            4-18

            50

            32

            135

            120

            160

            410

            65

            165

            125

            100


            20

            4-18

            185

            145

            120


            20

            4-18

            65

            40

            160

            140

            175

            435

            80

            185

            145

            120


            22

            8-18

            200

            160

            135


            20

            8-18

            80

            50

            170

            135

            175

            451

            100

            200

            160

            135


            22

            8-18

            220

            180

            155


            22

            8-18

            100

            65

            195

            175

            195

            500

            125

            230

            190

            160


            24

            8-23

            250

            210

            185


            22

            8-18

            125

            80

            210

            190

            220

            526

            150

            270

            220

            188


            28

            8-26

            285

            240

            210


            24

            8-23

            150

            100

            255

            230

            265

            623

            175

            300

            250

            218


            30

            8-26

            310

            270

            240


            26

            8-23

            200

            125

            300

            260

            300

            690

            250

            360

            310

            278


            34

            12-26

            405

            355

            320


            30

            12-26

            (K)Ax46 F -40
            Y
            AF46Y-40

            25

            15

            110

            95

            150

            365

            32

            115

            85

            65

            58

            16

            4-14

            140

            100

            78


            18

            4-18

            32

            20

            115

            100

            150

            375

            40

            140

            100

            78

            66

            18

            4-18

            150

            110

            85


            18

            4-18

            40

            25

            120

            110

            160

            390

            50

            150

            110

            85

            76

            18

            4-18

            165

            125

            100


            20

            4-18

            50

            32

            135

            120

            160

            410

            65

            165

            125

            100

            88

            20

            4-18

            185

            145

            120


            20

            4-18

            65

            40

            160

            140

            175

            435

            80

            185

            145

            120

            110

            22

            8-18

            200

            160

            135


            20

            8-18

            80

            50

            170

            135

            175

            451

            100

            200

            160

            135

            121

            22

            8-18

            220

            180

            155


            22

            8-18

            100

            65

            195

            175

            195

            500

            125

            235

            190

            160

            150

            24

            8-23

            250

            210

            185


            22

            8-18

            125

            80

            210

            190

            220

            526

            150

            270

            220

            188

            176

            28

            8-26

            285

            240

            210


            24

            8-23

            150

            100

            255

            230

            265

            623

            175

            300

            250

            218

            204

            30

            8-26

            310

            270

            240


            26

            8-23

            200

            125

            300

            260

            300

            690

            250

            375

            320

            282

            260

            38

            12-30

            405

            355

            320


            30

            12-26

            (K)Ax46 F -64
            Y
            AF46Y-64

            25

            15

            110

            100

            160

            365

            32

            140

            100

            78

            58

            22

            4-18

            140

            100

            78

            66

            18

            4-18

            32

            20

            130

            110

            160

            375

            40

            155

            110

            82

            66

            24

            4-23

            150

            110

            85

            76

            18

            4-18

            40

            25

            130

            120

            170

            445

            50

            170

            125

            95

            76

            24

            4-23

            165

            125

            100

            88

            20

            4-18

            50

            32

            135

            130

            195

            460

            65

            180

            135

            105

            88

            26

            4-23

            185

            145

            120

            110

            22

            8-18

            65

            40

            175

            160

            225

            495

            80

            205

            160

            130

            110

            28

            8-23

            200

            160

            135

            121

            22

            8-18

            80

            50

            175

            160

            225

            525

            100

            215

            170

            140

            121

            30

            8-23

            235

            190

            160

            150

            24

            8-23

            100

            65

            195

            195

            245

            565

            125

            250

            200

            168

            150

            32

            8-26

            270

            220

            188

            176

            28

            8-25

            150

            100

            280

            265

            265

            610

            200

            345

            280

            240

            204

            38

            8-34

            375

            320

            282

            260

            38

            12-30

            200

            125

            300

            295

            300

            680

            250

            405

            345

            300

            260

            44

            12-34

            450

            385

            345

            313

            42

            12-34

            (K)Ax46 F -100
            Y
            AF46Y-100

            25

            15

            110

            100

            160

            365

            32

            140

            100

            78

            58

            24

            4-18

            140

            100

            78

            66

            18

            4-18

            32

            20

            130

            110

            160

            375

            40

            155

            110

            82

            66

            24

            4-23

            150

            110

            85

            76

            18

            4-18

            40

            25

            130

            120

            170

            445

            50

            170

            125

            95

            76

            26

            4-23

            165

            125

            100

            88

            20

            4-18

            50

            32

            135

            130

            195

            460

            65

            195

            145

            112

            88

            28

            4-26

            185

            145

            120

            110

            22

            8-18

            65

            40

            175

            160

            225

            495

            80

            220

            170

            138

            110

            32

            8-26

            200

            160

            135

            121

            22

            8-18

            80

            50

            175

            160

            225

            525

            100

            230

            180

            148

            121

            34

            8-26

            235

            190

            160

            150

            24

            8-23

            100

            65

            195

            195

            245

            565

            125

            265

            210

            172

            150

            38

            8-30

            270

            220

            188

            176

            28

            8-25

            150

            100

            280

            265

            265

            610

            200

            355

            290

            250

            204

            46

            12-34

            375

            320

            282

            260

            38

            12-30

            200

            125

            300

            295

            300

            680

            250

            430

            360

            312

            260

            54

            12-41

            450

            385

            345

            313

            42

            12-34

            上海喬邑閥門為您提供專業的【(K)AF46Y先導式安全閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系
