概 述

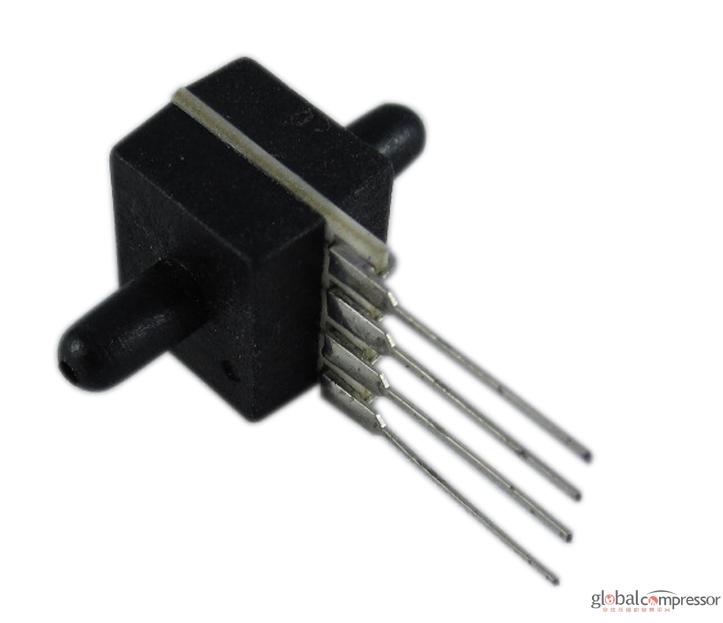

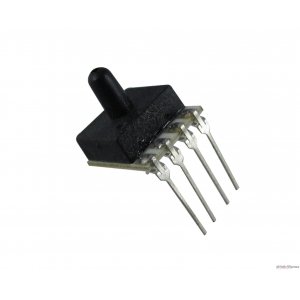

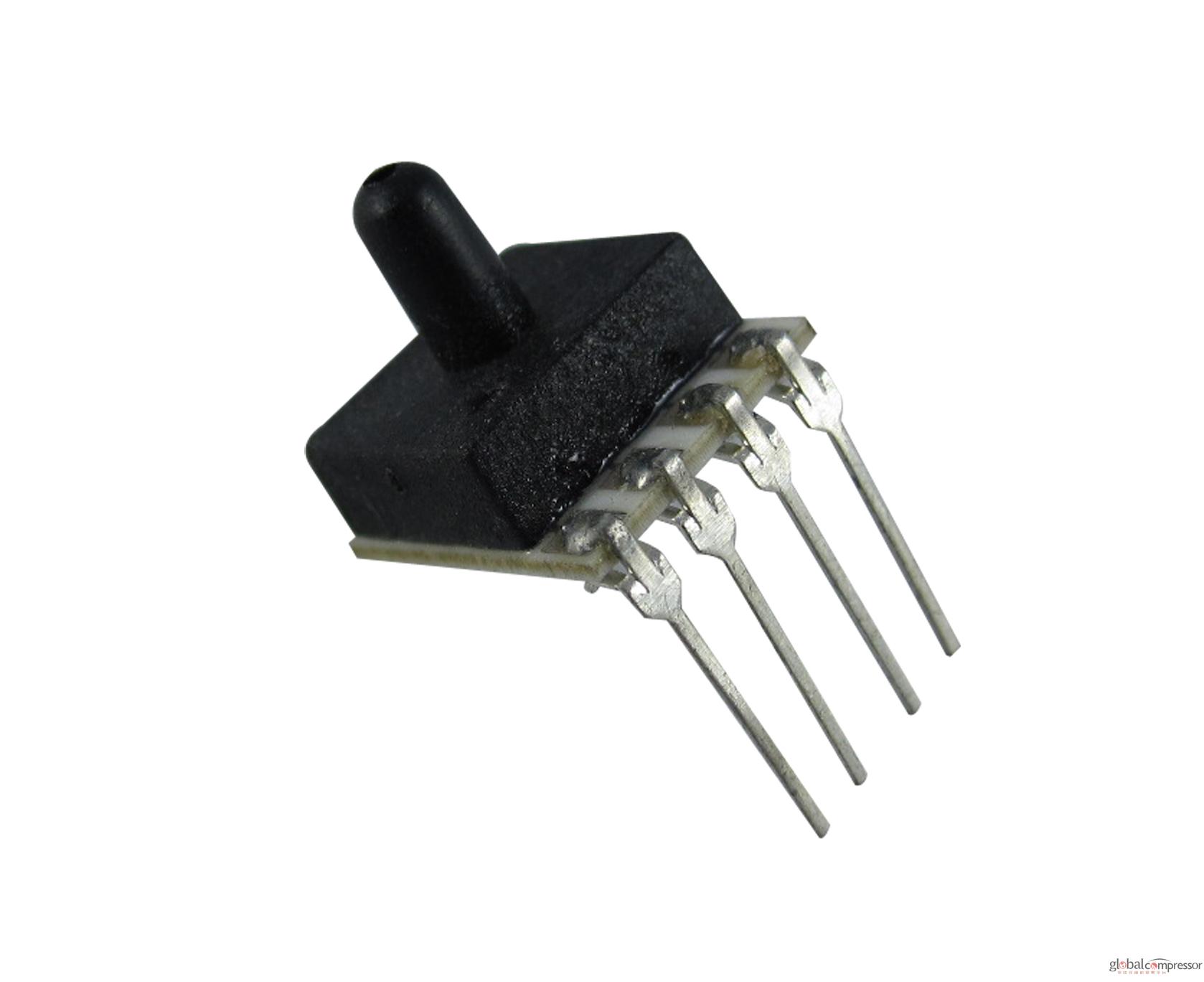

DS1124系列是一款簡易的、價格低廉的硅壓阻式壓力傳感器。通過簡易的封裝形式，將硅敏感芯片直接裝配在TO-8底座上；或采用塑料封裝，引腳之間為100mil標準間距，可以直接焊接在PCB板上。

DS1124系列具有多種外型尺寸，多種性能等級和多檔補償形式，可以采用恒壓源或恒流源供電。適用于清潔的空氣和無腐蝕性的氣體壓力測量。

典型應用包括：醫療設備、呼吸器、氣壓計、汽車、過程控制、家電和泄漏檢測等。

對于大批量OEM應用，可根據需要專門設計，以便與您的儀表精密配合。

特 點

√ 低價格、簡易安裝

√ 表壓、絕壓、差壓多種選擇

√ 高輸出穩定性

√ 大批量OEM可專門設計

√ 質保期：12個月

技術性能

        恒流供電：推薦1.5mA

     恒壓供電：推薦10VDC

量程范圍：-100kPa…0～1kpa…2.5Mpa

補償溫度：-10～70℃

工作溫度：-40～125℃

存貯溫度：-55～125℃

輸入電阻：3kΩ～6kΩ

材    質：硅敏感芯片、柯伐引線、鎳或DIP外殼

滿程輸出：≥100mV（典型）

零點溫度漂移：0.05%FS/℃

靈敏度溫度漂移：0.05%FS/℃

過載壓力：200%FS

響應時間：≤50μm（上升到90%FS）
