【先博--空壓機智能群控節能系統介紹】

XBZD-KYQ現場控制級由適用于復雜的工業環境下高可靠的PLC和觸摸屏組成的主控系統，通過模擬量接口、I/O通信接口、數據通信接口將各臺空壓機系統壓力傳感器、冷干機、冷卻水閥或其它附屬設備成組一個控制網絡（如下圖）。

   空壓機智能群控節能系統包含XBZD-KYQ空壓機群控現場級節能主柜、XBQ-KY系列空壓機群控變頻節能柜、XBQ-XT遠程控制系統平臺、辦公PC、工業控制軟件系統組成。

      XBZD-KYQ現場控制級采用PLC和觸摸屏作為主控系統，優先保障的是對空壓機控制和運行數據監控的可靠性，可以單獨作為獨立系統控制空壓機運行。

      XBZD-KYQ空壓機智能群控節能主柜控制空壓設備運行的同時，還可以將運行數據傳送到辦公電腦，方便設備控制、管理。

      XBZD-KY空壓機智能節電系統采用PID控制技術，利用壓力傳感器信號根據設定的壓力值控制空壓機馬達轉速，將壓力維持在所需的恒定壓力值上，將空壓機卸載運行能量節省下來，從而達到節能的目的。

v XBZD-KY節能系統采用優化設計，節能設備跟空壓機分體安裝，另外有完善的冷卻措施，有效避免高溫；變頻器件或主電路器件放大一到兩個等級，保證設備安全、穩定運行。

v 嵌入專業開發的全中文空壓機變頻節能控制軟件，跟空壓機主控器通信互聯組成一個控制整體，保證的節能控制效果。

v 完整的保護功能，任何一個部件出現報警或故障，立即進入保護狀態，避免出現噴油事故。

v 專業的控制功能，獨特的小故障自復位重啟功能，保證設備安全生產運行。

v 變頻設備采用進的磁通矢量控制變頻器，電機控制性能達到完美。

v 有完善的旁路功能，節能設備故障后可以方便的調整到原有狀態運行。

⑵、節省電能：提高功率因數，減少了無功損耗。

⑶、達到恒壓供氣的目的：通過對壓縮機電機調速控制，將氣壓穩定在實際需求的壓力范圍左右，提高供氣質量；另外通過現場或遠程操作，方便的調整輸出氣壓，以滿足各個場合的供氣要求。

⑷、采用軟啟動控制方式：軟啟動減少啟動時的電氣部分和機械部分沖擊，減少機器磨損，延長使用壽命。

⑸、自帶計量電度表，方便節能效率測量及計算。

XBQ-XT遠程控制系統平臺核心部件是工業云計算控制軟件，其硬件設備即可以是一般辦公PC，也可以重新配置工業控制計算機。現場控制級將采集的數據記錄并上傳給遠程管理平臺。遠程管理平臺主要職能是大數據管理和云計算；記錄、管理、分析空壓機運行數據，相關數據生成報表和曲線趨勢圖；

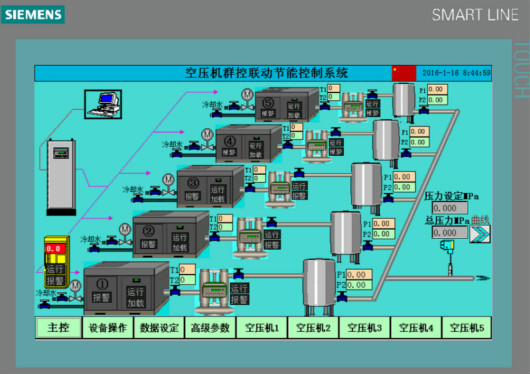

遠程管理平臺對設備進行擬物化設計，監控管理更直觀、便捷。大數據的云計算，自動生成空壓機運行參數，并對空壓機運行控制給予適當有益的干預。

       上位機遠程管理平臺和現場PLC控制系統都可以顯示和控制以下空壓機運行數據：運行時間、加載時間、主機溫度、排氣壓力、分離前壓力、運行電流等參數；運行狀態監控：運行、停機、加載、卸載、報警、故障等狀態；報警參數：溫度報警、壓力報警、主機過載、啟動故障、空濾堵塞、油濾堵塞、油細分離壓差報警、傳感器失靈等。

      每臺壓縮機可設定聯控運行控制、手動運行控制、遠程操作控制。當智能群控節能系統出現故障時，切換到手動狀態，各空壓機恢復原有的運行方式。手動運行模式，系統仍然可以監控空壓機運行數據。

      控制空壓機啟動、停機的同時，同步控制相關冷干機、吸附干燥機啟動、停機。自動生成壓力、溫度、電流曲線，利于設備操控。

【先博--空壓機智能群控節能系統功能說明】

---恒壓供氣

XBZD-KYQ可在較窄的用戶定義壓力帶范圍內調節加載/卸載壓縮機。

---遠程監控

XBZD-KYQ通過RS485或以太網連接遠程操作終端。

---節能運行

XBZD-KYQ軟件系統自動優化，實現節能運行。

---聯動控制

XBZD-KYQ最多可連接和控制38臺設備組成群控網絡。

---數據報表

XBZD-KYQ會監控所有測量和計算得出的運行數據、空氣管網數據以及已連接的模擬輸入。可記錄長達一個月的數據。

【先博--空壓機智能群控節能系統配置表】
