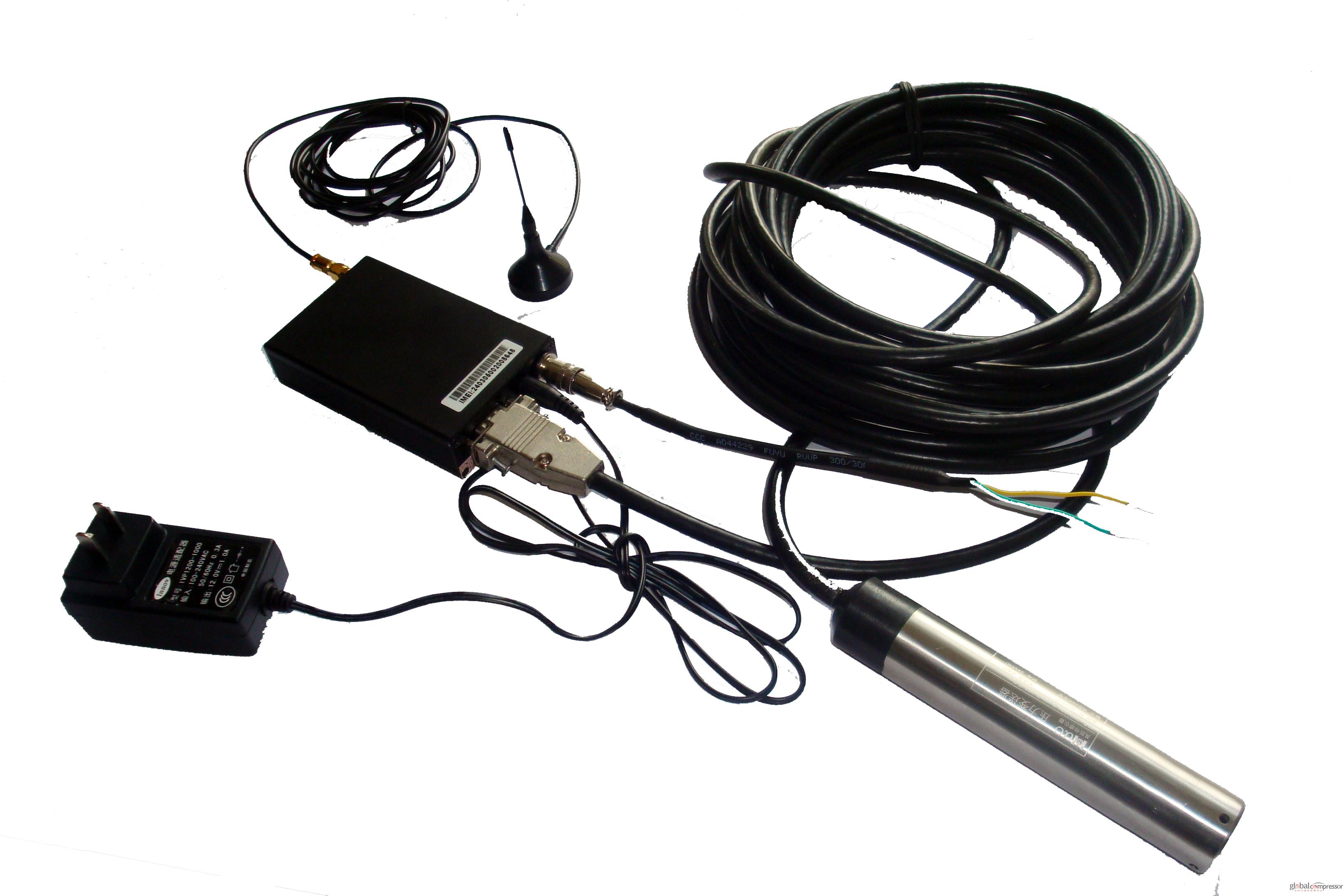

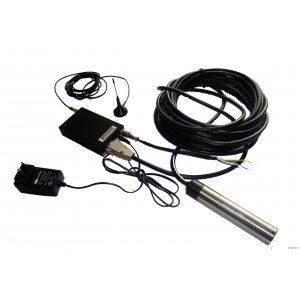

PTHXXX-GPRS無線壓力/液位傳感器
PTHXXX-GPRS無線壓力/液位傳感器是我公司研發人員繼RS485數字壓力傳感器/變送器后的又一新產品，采用高精度高穩定性電阻應變計/擴散硅/陶瓷做為變送器的感壓芯片，選進的貼片工藝，支持點到點、點到多點、串口到串口的應用,通過GPRS無線網絡傳輸傳數據,只要有手機信號的地方就可以實現無線監控,主要針對現場不方便拉線的環境而開發的一款無線產品,(例如水庫水位監測,自來水管網控制等等),此產品還可以同時輸出數字量RS485信號,0~5VDC模擬量信號,真正做到三合一體產品,方便現場客戶使用不同領域的數據采集系統；此產品在結構方面也是通過我公司開發人員的精心設計，傳感器部份跟GPRS發射部份可集為一體化，也可拆分為兩部份使用，中間用標準的串口線連接，主要是針對現場有高溫，高濕度，磁場干擾比較強的場合。

應用于液壓及氣動控制系統；石化、環保、空氣壓縮；自來水管網監控，水庫高低液位監測，電站運行巡檢、機車制動系統；熱電機組；輕工、機械冶金；樓宇自動化、恒壓供水系統；其它自動化和檢測系統；工業過程檢測與控制；實驗室壓力校驗等。

主要技術參數：
被測介質： 氣體、液體及蒸氣
壓力類型： 表壓，負壓，正負壓，絕壓
量    程：-100KPa～1MPa～10MPa～60MPa～100MPa～400MPa；±100KPa等正負混合壓力
同時輸出 ：無線GPRS傳輸（需插SIM卡），RS485數字信號，0~5VDC模擬信號
綜合精度： ±0.1%FS（量程60MPa以上）、±0.25%FS、±0.5%FS
供    電： 交流220VAC（變壓直流12VDC），直流7-24VDC （可電池供電）
絕緣電阻： ≥1000 MΩ/100VDC
介質溫度： -20～85℃、-20～150℃、-20～200℃、-20～500℃（可選）
環境溫度： -20～70℃
儲存溫度： -40～70℃
相對濕度： 0～95% RH
密封等級： IP65/IP68
過載能力： 150%FS
響應時間： ≤10mS
穩 定 性：≤±0.15%FS/年
振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）
電氣連接： 標準串口，航空接插件
壓力連接： M20×1.5，其它螺紋可依據客戶要求設計

組網方式
多）終端 1 數據中心
多）終端 1 多數據中心
多）終端 1 數據中心串口
多）終端 1 數據中心TCP端口


 應用領域

 電力集中抄表
 電力遠程配電
 城市路燈監控
 煤氣、自來水集中抄表
 供熱系統實時監控與維護
 氣象信息采集
 三防與水文監測
 智能交通監控
 城市供水監控調度
 環保數據采集
 無人值守機房倉庫監控


用戶集成
提供完善數據中心軟件
兼容多家數據中心軟件
提供樣例程序
提供動態鏈接庫
組態軟件支持

配置
串口配置
超級終端，菜單配置


數據中心

支持域名
兼容多種數據中心軟件


穩定性

主CPU：32位ARM處理器
內置軟硬件看門狗
內置TCP/IP協議棧


數據傳輸

數據接口波特率可設
支持串口硬流控
支持標準TCP/IP協議，UDP，TCP
心跳間隔及心跳超時可設
支持永遠在線
支持短信及振鈴喚醒 （喚醒在線）
Address-IMEI Mapping技術節省無線帶寬


快速配置指南
準備及連線

點到中心的配置即實現GPRS即插即用串口到虛擬串口的透傳。GPRS串口連結用戶的終端設備，用戶采集到的數據通過GPRS和Internet傳輸到數據中心服務器，配合服務器軟件虛擬串口功能，用戶無需任何編程，就可以輕松對串口設備進行遠程采集和控制。它的準備及連線如下：
將具有上網功能的GPRS數據卡裝入設備的SIM卡座內
利用配置串口線將設備的串口與電腦的串口相連


PTHXXX-GPRS未上線 問題解析
如果PTHXXX-GPRS無線傳感器設備未上線，可能出現問題的地方及解決辦法如下：

第一步：檢查卡是否可以上網及設備附件是否連接妥當
確認設備所用的上網卡可以用來上網并支持CMNET（中國移動的隨e行、全球通、和一部分動感地帶)，而不是CMWAP（神州行等）
檢查SIM卡是否正確插入卡槽，未松動
檢查天線是否連接（處于無線信號覆蓋中）
第二步：檢查數據中心端網絡環境
確認數據中心端的網絡連接正常，未出現斷網情況
數據中心端如果采用公網+LAN方式連接，確認做好相關端口映射或地址映射
運行服務器的電腦是否安裝防火墻（是否開啟了系統防火墻），如果有，請關閉或打開相應協議及端口
第三步：檢查傳感器及服務器的配置情況
確認PTHXXX-GPRS無線傳感器配置的數據中心地址為運行服務器的電腦的公網IP地址
確認PTHXXX-GPRS無線傳感器配置的數據中心端口與服務器 “服務設置”的端口號一致，并且在運行服務器的電腦上，此端口未被其他程序占用
確認PTHXXX-GPRS無線傳感器配置的數據連接協議與服務器“服務設置”的協議一致
確認服務器中添加的是否是正確的終端IMEI號碼
