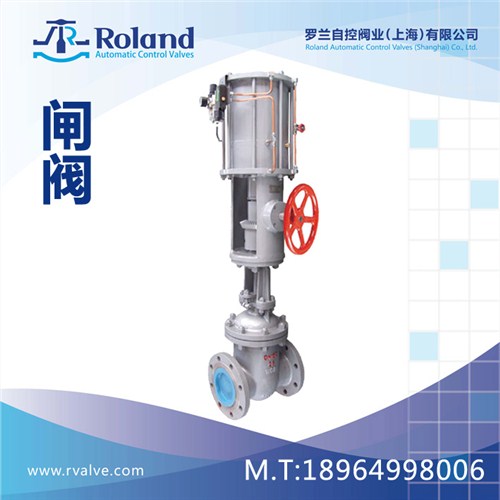

氣動法蘭閘閥概述

一、氣動法蘭閘閥主要性能參數公稱壓力:1.6,2.5.4.0.6.4MPa

使用溫度：-29～425℃（碳鋼）-40～＋550℃（不銹鋼）

公稱通徑：DN50～800mm

閥體材質:304.306.316L.WCB.HT200

連接法蘭：JB/T79．GB913．HG20592

適用介質：空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體

作用方式：切斷型，調節型,手動控制

電源電壓：220VAC、24VAC

輸入信號:4～20mA/1～5VDC

0～20mA/0～10VDC型號Z6S41H-25Z6S41H-16Z6S41T-10公稱通徑DN(mm)50～60040～40040～400適用介質水、蒸氣

、油品水、蒸氣水、蒸氣高介質溫度(℃)425425200氣缸工作壓力(表)MPa0.4～0.6

氣動法蘭閘閥雙缸式氣動帶手動楔式閘閥系統控制原理圖

       本閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息。因此，使用本閥可以實現遠距離控制，集中控制和自動控制。

      △耐腐防蝕的氣缸      本閥的氣缸選用于無縫鋼管制造，內表面鍍以耐腐性硬鉻，并經拋光處理，具有磨擦力小、不易銹蝕、高硬度、壽命長等優點。

      △氣缸中的密封圈采用丁晴橡膠○形密封圈，密封性能可靠，維修時更換方便。

氣動法蘭閘閥性能規范1、閥體性能型號公稱壓力PN(MPa)閥體試驗壓力

PN(MPa)工作溫度（℃）120200225250300350400425強度試驗密封試驗工作壓力P(MPa)Z6S41T-101.62.41.6-1.6-1.51.31.21.00.9Z6S41H-252.53.82.5-2.5-2.32.01.81.61.4Z6S41H-404.06.04.0-4.0-3.63.22.82.62.2Z6S41H-646.49.66.4-6.4-5.75.24.63.83.62、氣缸性能型號公稱壓力

PN(MPa)氣缸密封試驗壓力

PN(MPa)氣缸工作壓力

PN(MPa)Z6S41T-10

Z6S41H-25

Z6S41H-40

Z6S41H-640.60.60.4～0.63、耗氣量

[凈化壓縮空氣壓力：0.4MPa(表)]      閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)

氣缸直徑D(mm)5080100150200250300350400耗氣量(m)0.00230.00290.00330.00840.01690.01980.03200.06360.0707氣動法蘭閘閥結構、材料及使用說明

1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。

2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。

3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于低位置；反之，閘閥全開時，外伸指示桿位于高位置。此即為本閥啟閉狀態的現場指示。

4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。      手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。主要零件材質閥體、閥蓋、閥板鑄鋼閥體及閘板的密封面合金鋼閥桿不銹鋼雙頭螺栓35號鋼氣缸20號無縫鋼管活塞鑄鋁合金手動螺母青銅密封圈石棉橡膠板

纏繞式金屬石墨墊片活塞環及軸環耐油橡膠○型圈填料函石墨石棉繩
