企業簡介

   羅蘭自控閥業（上海）有限公司系UK UPTON ROAND LTD (英國阿普頓羅蘭公司) 在中國的生產和研發基地，公司擁有數十臺ＣＮＣ數控機床和加工中心，一套全功能閥門CV值測試、流量、壓差、性能測試裝置。在控制閥、球閥、蝶閥、減壓閥、調節閥、水利控制閥、氣動執行器及閥門自動化控制領域擁有幾十項專利，引領了行業全新技術。公司產品在中國取得各項認證。產品以卓越的品質和完善的售前和售后服務贏得廣大用戶青睞，產品廣泛應用于核工業、電力、石油化工、食品制藥、船舶、冶金、紡織、供熱制冷、建筑給排水、消防、環保等領域。公司不僅作為中國市場的實力供應商，而且產品并批量供應UK UPTON ROAND LTD 在歐洲和中東等地區銷售網絡。

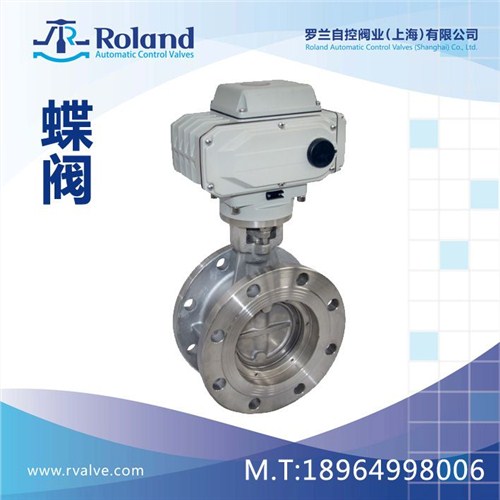

電動對夾偏心蝶閥 概述

電動硬密封對夾蝶閥采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被常用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。

電動對夾偏心蝶閥 特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

電動對夾偏心蝶閥 執行機構

CX系列特點：

1.功能強勁:智能型、調節型、開關式。

2.體積小巧：體積僅相當于同類產品的35%左右。

3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。

4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。

電動對夾偏心蝶閥 主要性能規范公稱通徑DN（mm）50-1200公稱壓力PN（MPa)1.01.6公稱壓力PS（MPa)強度試驗1.52.4密封試驗1.11.76材料材料代號CPR主要零件閥體WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti蝶板WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti閥桿2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈四氟 不銹鋼填料四氟 柔性石墨適用工況適用介質水、蒸汽、油品硝酸類醋酸類適用溫度-40℃～200℃（超該溫度范圍；訂貨時請注明）

電動對夾偏心蝶閥 偏心原理及密封形式1、偏離管道中心

2、偏離密封面中心

3、傾斜的錐形

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
