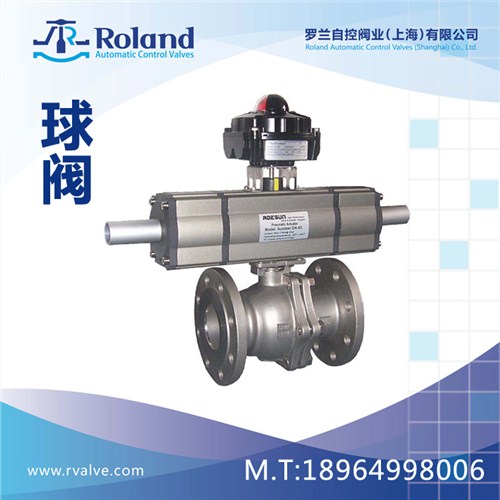

二段式氣動球閥概述：

二段式氣動切斷閥是一種能實現兩步開或兩步關動作的切斷閥，是由三段式即：0°,45°,90°或0°,90°,180°氣動執行器+球閥組成。開閥階段：第一階段打開20%，待穩定后，第二階段全部打開。關閉也是如此，第一階段關閉80%，等穩定后，全部關閉。通過改變附加氣缸的活塞行程,執行器和閥門轉角被停止在預先設定的角度(45°-90°),因此閥門流量得以調節.這種裝置靠兩個電磁閥控制閥門的流量。由于執行機構內采用了快速排氣及節流功能，使兩段球閥具有非常優良的開關特性。使開閥、關閥速度減緩，使管道中流體變化平穩，不會因沖擊產生水錘現象使易燃流體發生爆炸，亦不會因沖擊而損壞系統中流量計及其他儀表。可選雙作用和單作用（發生故障時，閥門自動關閉），可配手輪機構（斷電時，可手動操作），因而適用于石油、化工、輕工、國防等行業的流量控制系統，特別適用于油品貯運系統。

二段式氣動球閥特點：

使用介質：壓縮空氣、無腐蝕性氣體和油：

壓力范圍：雙作用2~8巴（Bar）, 單作用2~8巴（Bar）

工作溫度：標準型：-20℃～+80℃；低溫型 -40℃～+80℃； 高溫型 -20℃～+160℃。

使用壓力：輸入氣壓不超過10巴（Bar）；

行程調整在90度位置有±4度的可調范圍.

扭矩：6~3000Nm；

控制方式：開關型，調節型，總線控制（需配電磁閥，定位器）；

動作頻率：2000次小時；

輸入信號：ONOFF,4~20mA,0~10V（需配電磁閥，定位器）；

輸出信號：4~20mA，觸點信號（需配定位器、限位開關）；

環境溫度：-35℃~+85℃；

二段式氣動球閥使用限制：

1、溫度和壓力限制

（1）銘牌顯示有球閥在適用操作溫度和壓力標準范圍；

（2）使用鑄鋼或全不銹鋼材質的閥座和密封件，操作溫度應在—29℃到180℃之間。其他類型的閥座和密封件的操作溫度；

（3）閥的公稱壓力等級(PN)：可表明閥在正常溫度狀態下的高廠作壓力。

2、禁止節流操作

請不要使球閥經常處于半開的狀態(流量控制)，管道的壓力差和流體的沖擊將可能導致球閥或者閥座的損壞。

二段式氣動球閥安裝與維護

1、安裝

（1）去掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔；

（2）準備與管道連接前，清沖洗干凈管道中所有堆積的雜質；

（3）安裝閥門前仔細檢查閥門腔內是否清潔，如有雜物，一定清洗干凈。檢查法蘭面是否破損，保證法蘭面無損傷。安裝過程中不能使接氣管受力，否則可能造成漏氣。

（4）接線：打開防爆接線盒，共有5個接線柱，①、②、③、④和接地，其中①、②為一組，連接電磁閥1：③、④為一組，連接電磁閥2。

（5）在安裝期間，請不要利用閥的閥桿或手柄部分作為起重物品的支點，以避免出現倒塌和其他意外事故；

（6）安裝點附近的管道不可有低垂或者承受外力的觀象，可以用管道支架或者支撐物來解除管線的偏離；

（7）與管道連接后，請用規定的所知交叉鎖緊法蘭連接螺栓；

（8）在搬運、安裝過程中務必小心輕放，避免損壞、變形、松動接氣管路及各種接頭。

2、維護

兩段式氣動球閥擁有較長的使用壽命和免維修期，實際使用壽命取決于以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據。
